频率步进雷达系统的仿真与测试
来源:电子工程专辑 作者:—— 时间:2013-10-14 11:47
SFR 系统测试
一旦建立好复制实际 SFR 系统的仿真模型,就可将其用于实际条件下(包含RCS 和背景杂波)的测试。此外,仿真平台除了可用于设计高分辨率SFR系统之外,还可用于执行硬件接收机测试。执行此项测试需要使用SFR信号发生器。接收到的信号包含目标回波以及背景杂波和噪声等环境信号。
首先使用图2中的设计生成测试信号,其中包含两个相邻目标回波和杂波。然后将该信号下载到矢量信号发生器中,上变频到射频频率。接着,使用信号分析仪对SFR接收机输入端进行测量,根据测得的数据,使用信号分析软件对测试信号进行验证。
SFR发射机测试需要使用SFR接收机。SFR接收机可由仿真平台创建。使用运行矢量信号分析软件的矢量信号分析仪来测量信号。然后将接收到的信号从信号分析仪下载到EDA软件中进行解调、检波,还原成原始的目标信号。使用创建的SFR软件接收机和图5中的测试装置可对实际接收的SFR信号进行测试。

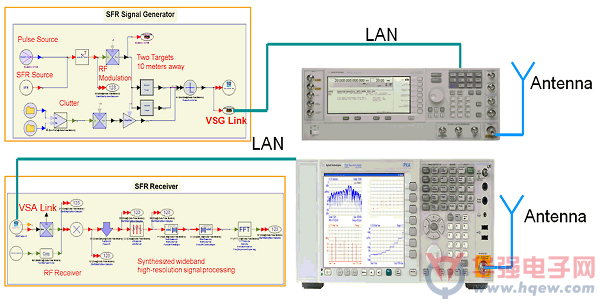

图5:用于SFR发射机和接收机硬件测试的测试装置。
结论
平台解决方案可仿真实际环境中的系统,是工程师设计、验证和测试现代雷达系统的最佳工具。特别是在使用高分辨率频率步进雷达系统探测杂波环境中的目标时(封闭式解决方案此时很难获得满意的分析结果),它更具有重要作用。仿真平台适用于SFR系统的设计和测试。在SFR系统测试中,可使用仿真的软件接收机进行发射机元器件测试,而使用仿真的软件发射机进行接收机元器件测试。
关于作者:
Dingqing Lu(卢定庆)是安捷伦科技公司软件和模块化解决方案部门 的 Eesof EDA 项目科学家。他于 1989 年加入安捷伦科技(惠普公司),担任 Agilent EEsof EDA 部门的科学家,主要从事军用和卫星通信以及雷达电子战系统的建模、仿真、测试和实施;1981 年至 1986 年,担任四川大学的讲师和副教授;1986 年至 1989 年,在美国加州大学洛杉矶分校(UCLA)电气工程系任助理研究员。他是 IEEE 高级会员,在《IEEE Transactions, Journals and Conference Proceedings》上发表过大约 20 篇文章。他还拥有一项关于快速 DSP 研究算法的美国专利。他的研究范围包括系统建模、仿真和测量技术。
