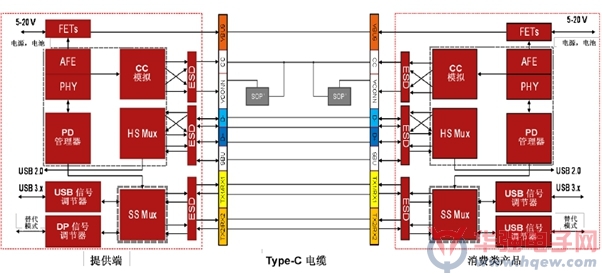

　　下图是USB Type-C的典型应用，左边是Provider主控端，右边作为接收端。最上面是CC Detective，这是最基本USB Type-C的侦测，CC Analog用来侦测插入方是不是Type-C的接口，同时侦测是不是可以提供一个正反插。

　　AFE PHY是PD的PHY，它能够提供一个电力传输，再往下对应到，我们要传输USB3.0、3.1，还是DisplayPort，会通过SS Mux开关把不同的数据进行切换。整个这边就是CC的侦测是不是一个USB Type-C，我们要不要对它进行充电，以什么样的方式进行充电。这就是TI提供的USB Type-C相应完整的解决方案的典型应用。（责编：张哲）
