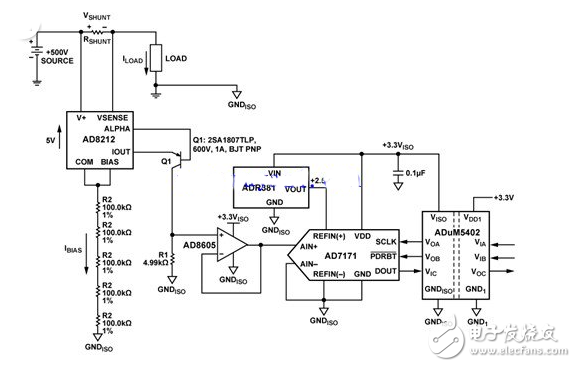

　　一款精确的电流监控器电路图，本电路可在高达+500 V的正高共模直流电压下工作，且误差小于0.2%.负载电流通过一个电路外部的分流电阻。分流电阻值应适当选择，使得在最大负载电流时分流电压约为500 mV。当与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输入电压。电流隔离由四通道隔离器ADuM5402 提供。这不仅是为了提供保护，而且还可将下游电路与高共模电压隔离开来。除了隔离输出数据以外，数字隔离器ADuM5402还为电路提供+3.3 V隔离电源。AD7171 的测量结果通过一个简单的双线SPI兼容型串行接口，以数字码形式提供。这一器件组合实现了一款精确的正高压供电轨电流检测解决方案，具有器件数量少、低成本、低功耗的特点。
