VD5026+激光电筒构成的编码接收电路
来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:11

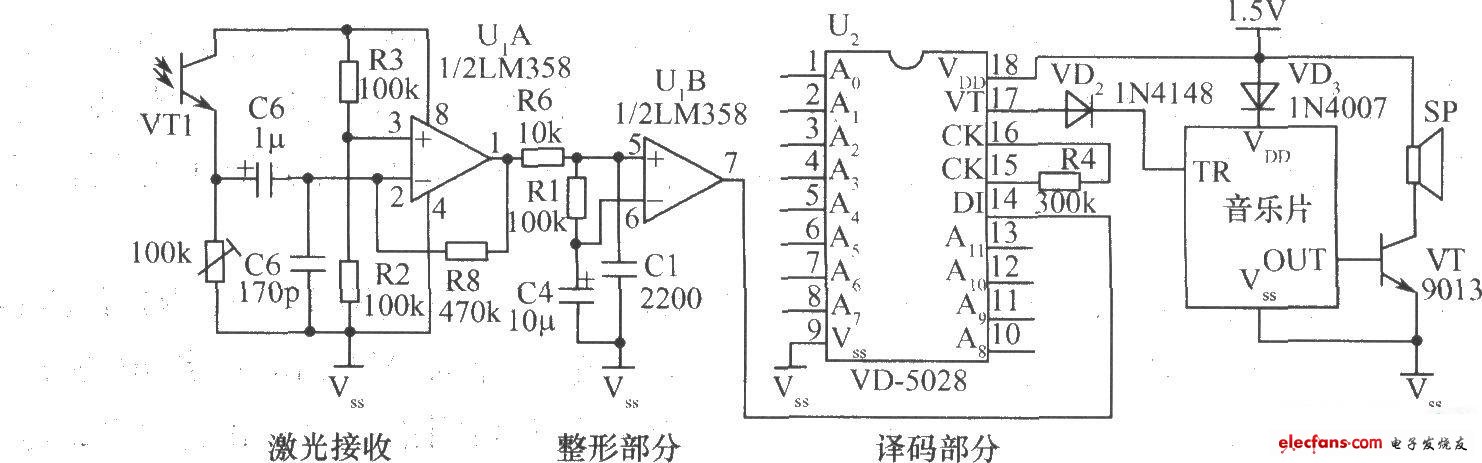

该电路由编码器VD5026和激光电筒构成,其中A1~A11为地址线,其逻辑状态可以为1、0或悬空,不同的地址线组合可以在输出端D0得到不同的脉冲串,去调制激光电筒的发射,即通过激光可传送上万组不同的编码数据。编码接收电路:该接收由光电器件、运放LM358组成的放大、整形电路组成,将接收到的信号送入VD5028的输入端DI进行译码(VD5028的A1~A11与VD5026的状态须一致),译码正确时,在VT端输出低电平,去触发后面的控制执行电路发出声响。VD5026+激光电筒构成的编码接收电路:
