采用芯片BISS0001的热释电红外传感器电路

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:11

红外传感器



  采用芯片BISS0001配以热释电红外传感器KBS-6B和少量外接元器件构成被动式红外人体传感器。加装菲涅尔透镜大大提高了检测范围,很好的满足了人体检测需求。当有人从热释电传感器通过时,BISS0001的Vo口输出一正向脉冲,报警器动作。电路结构如图所示。



热释电红外传感器

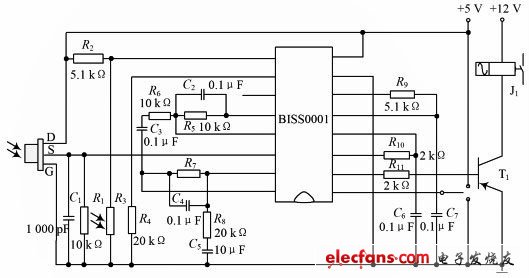

  图 热释电红外传感器
