LT2221步进电机驱动电路

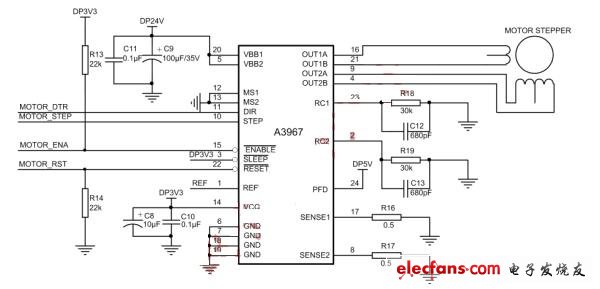

LT2221热敏打印机芯的进纸操作由机芯内的步进电机完成。驱动电路由A3967步进电机驱动芯片构成，A3967是一种内嵌逻辑变换的完全步进电机驱动芯片。驱动电路的接口信号说明如下表所示。当电机驱动芯片的STEP端输入信号的上升沿来临时，电机会转动一步。LT2221步进电机驱动电路:
