TSPC电路构成的触发器电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-18 19:14

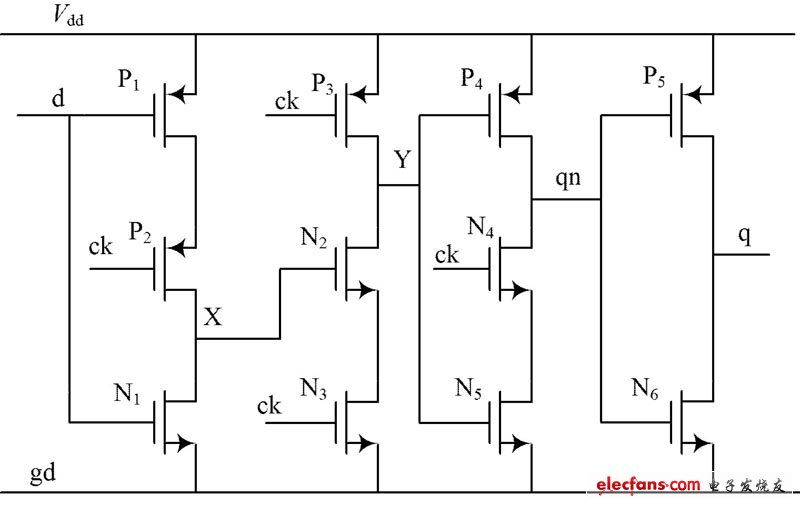

TSPC电路构成的触发器电路由四级反相器构成， 上升沿触发， 当CK 为低电平， 输入反相器在节点X 上采样反向d 输入，第2 级反相器处于保持状态， 节点Y 预充电至V dd,第三级反相器处于保持状态， 时钟上升沿来时， 第二级反相器求值， Y 的电平值发生变化， 时钟ck 为高电平时，节点Y 的值传送到输出q, 该触发器的延时为4 个反相器的传播延时， 由于电路中元件数目很少， 而且采用动态逻辑， 因此功耗极低。
