灯塔调频广播发射机电路

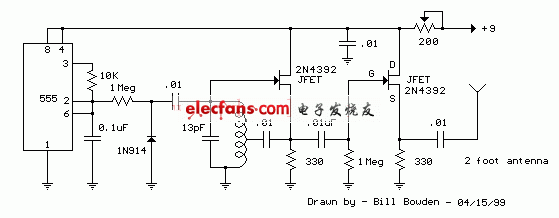

工作原理：本电路将传输的调频广播频段（88-108 MHz）的可用于远程控制或安全用途的连续音频的音调。电路从一个吸引约30 6-9伏电池毫安，可接收到约100公尺。 振荡器频率由5转抽头电感和13 pF的电容。电感是绕一＃8 &TImes; 32螺栓（约3 / 16的直径），然后拧下螺栓移除。
