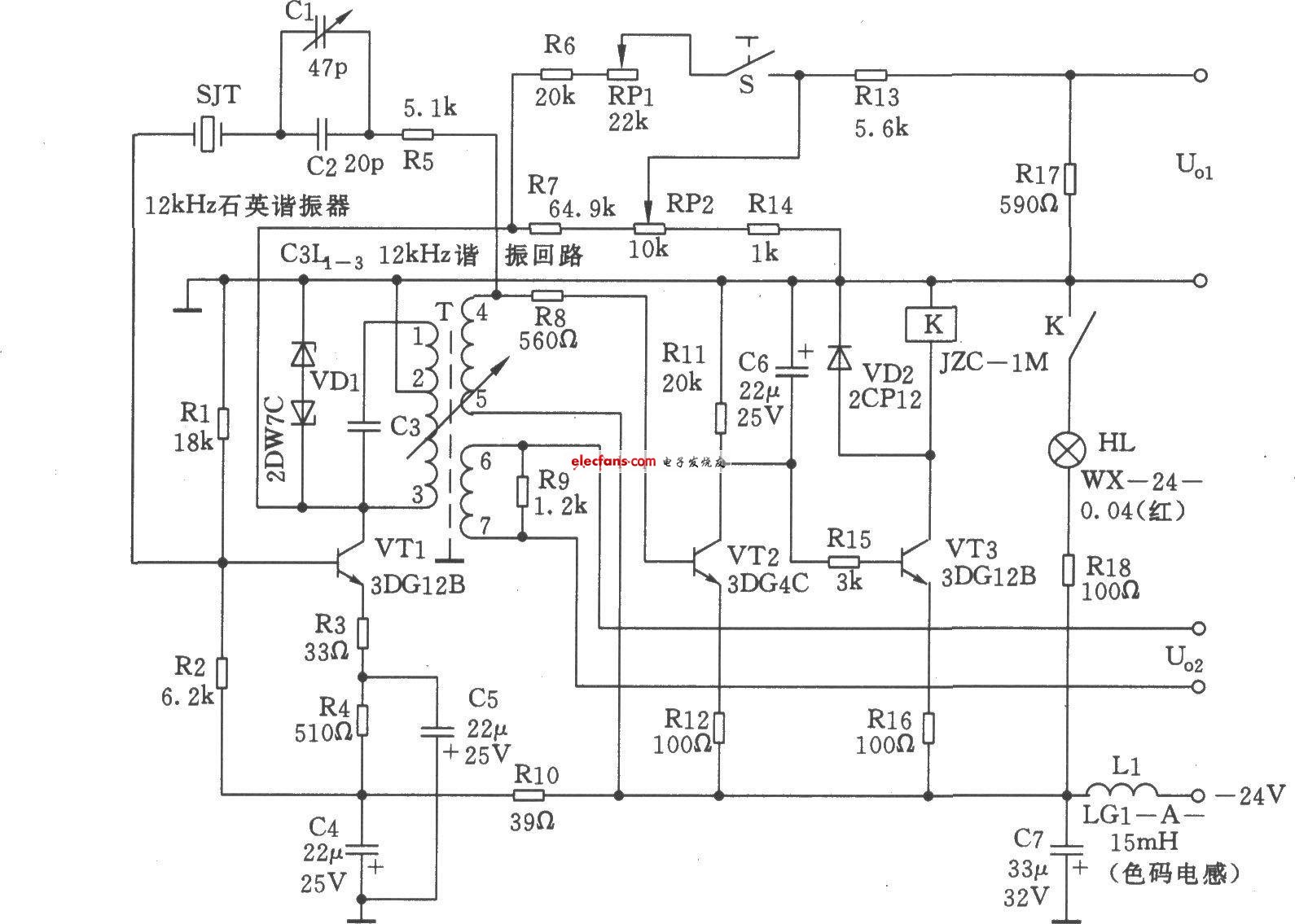

12kHz中频振荡器电路图
工作原理：12kHz中频振荡器由12kHz石英振荡器、输出电平调整、电平提升电路以及告警电路所组成。它采用新颖单管调谐变量器反馈式振荡电路，在反馈回路中，串接了12kHz石英晶体谐振器，从而使振荡频率取决于l2kHz石英晶体谐振器的性能。在提高振荡器可靠性及输出幅度稳定性方面，采用了交流稳幅电路。
