单声道调频发射器电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:48

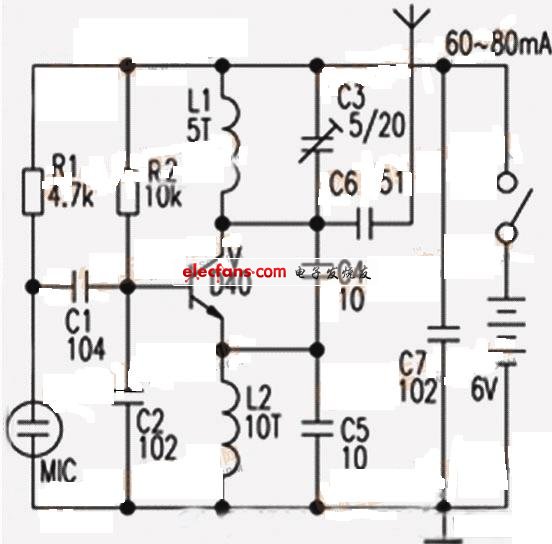

该电路中发射三极管采用D40、D50、2N3866等，工作电流为60～80ｍＡ。C3选用5～20pF的瓷介或涤纶可调电容。电容C5可省略，L2可换成10～100ｍＨ的普通电感线圈。该电路采用电容三点式振荡器，天线参数稍微变动时，都将发生跑频现象。由于是单管自激振荡发射，工作电流较大，当工作数秒钟至数分钟后，三极管的温度升高引起极间电容发生变化，也会带来振荡频率的改变（一般情况下是振荡频率降低）。单声道调频发射器电路图如下所示：
