爱华J303g充电器故障排除电路

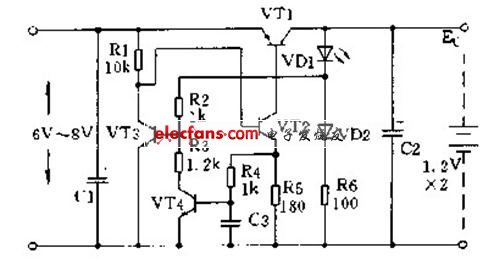

正常情况下，电池电压低于1.8V时（2节串联），充电电流应大于250mA。发生故障时实测充电电流只有80mA左右，充电时C1两端的电压能达到7.5V，所以故障在VT3和VT4组成的充电电压自动调节电路。经查为VT4的b、e结开路。用 一只3DG6代换VT4，故障排除。爱华J303g充电器故障排除电路如下所示：
