CD4046实现电池快速充电器电路

CD4046实现电池快速充电器电路

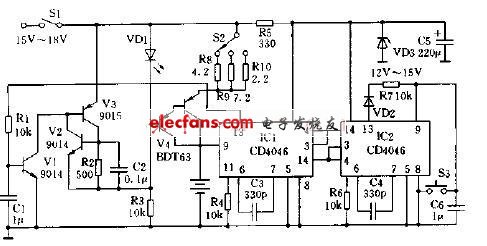

CD4046内部还有线性放大器和整形电路，可将14脚输入的100mV左右的微弱输入信号变成方波或脉冲信号送至两相位比较器。源跟踪器是增益为1的放大器，VCO的输出电压经源跟踪器至10脚作FM解调用。齐纳二极管可单独使用，其稳压值为5V,若与TTL电路匹配时，可用作辅助电源。CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V-18V），输入阻抗高（约100MΩ），动态功耗小，在中心频率f0为10kHz下功耗仅为600μW,属微功耗器件。CD4046实现电池快速充电器电路如下所示：
