雪崩晶体管电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:18

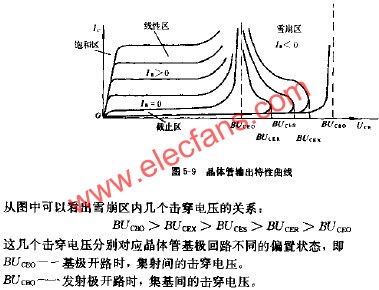

晶体管的输出特性曲线中有四个区:饱和区,线性区,截止区和雪崩区.晶体管在前三个区的工作状态在许多电路中经常用到,现在我们讨论晶体管工作在雪崩区的情况.图中表示NPN晶体管共射极输出特性曲线.
