时基集成电路组成温度-频率变换器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

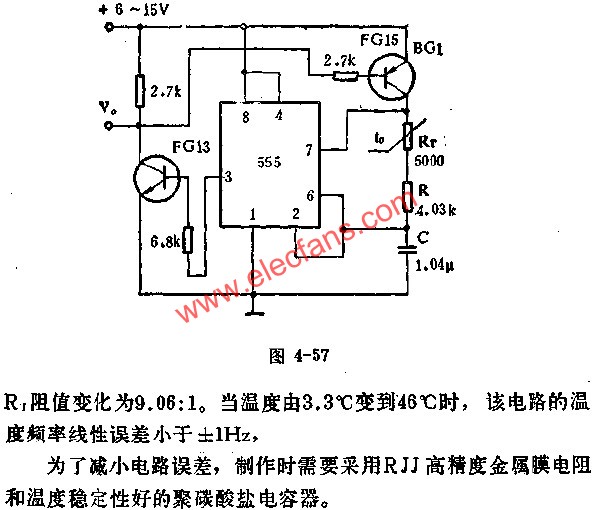

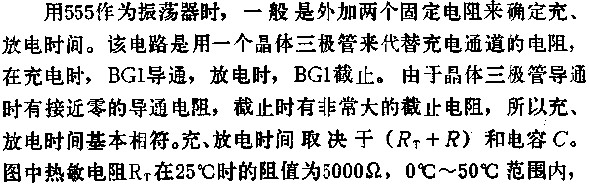

图中所示电路是由555组成的一个方波发生器,由于定时电阻采用了热敏电阻RT,所以振荡器的输出方波频率是随温度而变化的.该电路的温度-频率关系具有很好的线性,当温度从2.8度变到46度时,频率从38HZ变到114HZ.由于该电路元件少,成本低,功耗小,所以可作为遥测系统中的温度换能器.
