时基集成电路组成马达转速控制电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

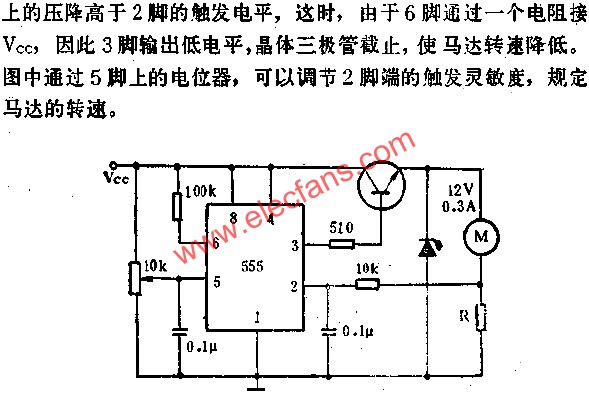

图中所示是555组成马达自动高速电路.图中马达如果在规定转速时,取样电阻R上的压降稍低于555的2脚触发电平,3脚输出高电平,晶体三极管导通.若超过规定的转速,取样电阻
