时基集成电路组成光电转速度电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

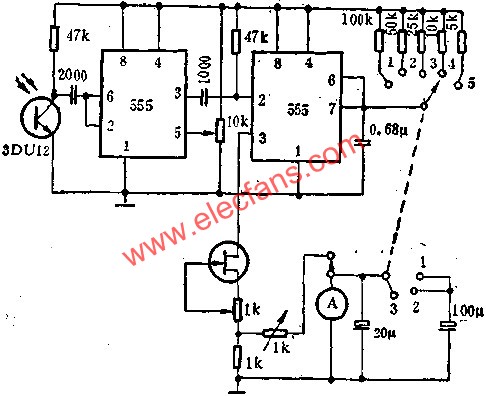

图中所示是用光电转换的转速表电路的接线图,主要用于转速的检测.图示线路将光敏管3DU12接成开关电路形式,被测物每转动一次使其导通一次,利用这一脉冲使第一级555不断翻转,同时也是一个整形过程,然后去触发第二级555.第二级555接成一个类似频率计的电路,场效应管为恒流源,调节1K电位器使其在某个频率下指针为满刻度.它可以测出每分钟的转速.
