时基集成电路组成速率检测电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

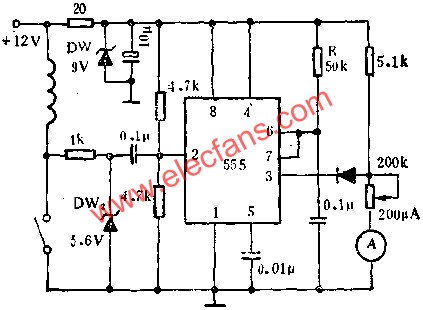

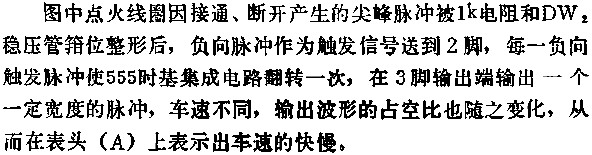

图中所示是检测汽车速率的汽车路码表电路的接线图.汽车在行驶时,点火线圈的点火次数与车速是成正比的,也就是说,点火线圈的接通,断开频率与车速成正比.由于点火线圈的接通与断开会产生脉冲信号,因此利用这一脉冲信号,用一块555即可构成路码表.
