时基集成电路组成电容表电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

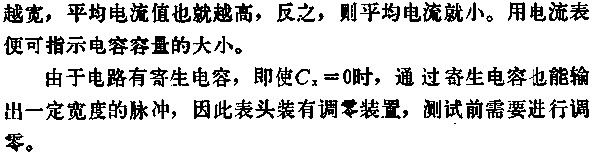

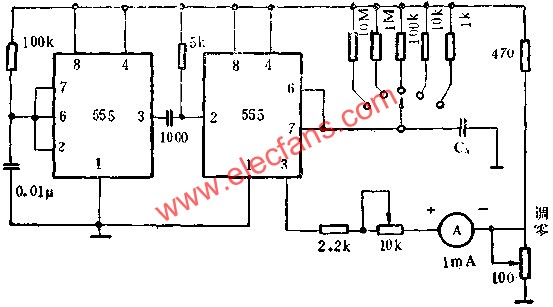

图中所示是用555组成的电容表电路.电容表与频率计电路形式基本相同,采用一个固定频率触发一个单稳态电路,单稳态输出脉冲的宽度与被测电容CX有关.被测电容越大,脉冲就
