时基集成电路组成指针频率计电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

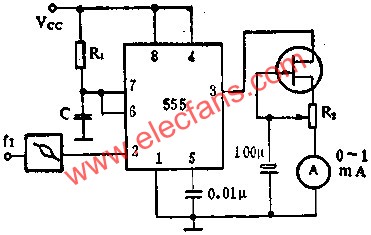

图所示是指针式频率计的组成电路.图中555拼成单稳态电路形式,如果输入信号不是方波时,应采用施密特电路进行整形.图中R1,C控制单稳态触发器的延迟时间,R1,C确定之后延迟时间,R1,C确定之后,延迟时间固定不变.假定输入信号F1=1KHZ时,其输出脉冲的
