时基集成电路组成过压指示电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

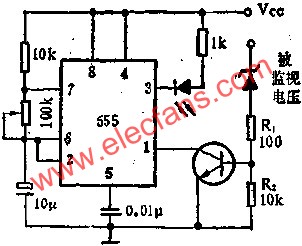

555组成过压指示电路和线路如图所示.图中将555接成一个多谐振荡器,所不同的是把555的1脚接在过压输出晶体三极管的集电极,以减小电路的静态功耗,当超过设定的电压值后,晶体三极管导通,555开始工作,发光二极管发出闪烁的信号.图示线路如稳压管击穿电流为10MA,那么R1可改为51欧,R2可改为70欧,这样稳定电压为7.2V.
