时基集成电路组成有感滤波开关式电源电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:23

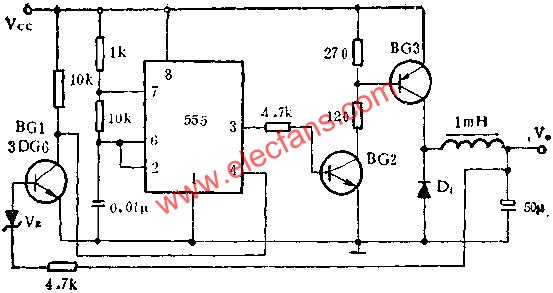

图中所示是有感滤波开关式稳压电源的线路.图中BG2和BG3是扩大电流用的开关管.555拼成一个多谐振荡器,其输出为高电平时,BG2,BG3导通,向电感,电容器充电;输出低电
相关文章
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:23
图中所示是有感滤波开关式稳压电源的线路.图中BG2和BG3是扩大电流用的开关管.555拼成一个多谐振荡器,其输出为高电平时,BG2,BG3导通,向电感,电容器充电;输出低电
