时基集成电路组成正电源变不同的负电源电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:23

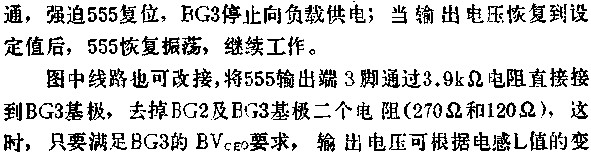

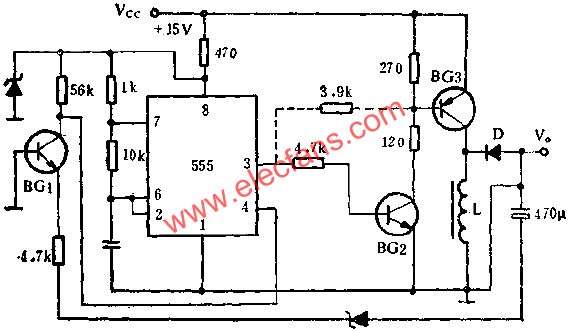

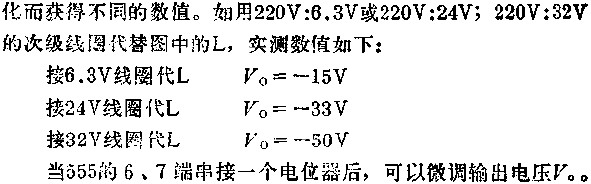

图中是利用正电源变换出一组负电源的形式,它是利用开关管BG1截止时电感里的电流通过续流二极管D向电容充上比地还负的电压,这个电压通过稳压管加到晶体三极管BG1的发射极,进行输出电压自动调整.当输出电压低于设定值时,BG1导
