J210组成键控振荡器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

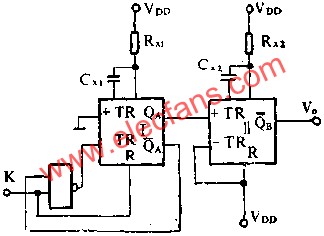

图中所示是用J210组成的键控振荡器电路。图示线路中当键输入K为高电平时，经2输入与非门以负跳边触发单稳电路I，由QA的上跳边去触发单稳电路I，从QB输出振脉冲。振荡输出频率由单稳电路I的外接元件RX1和CX1确定。占空比由单稳电路I的外接元件RX2和CX2确定。
