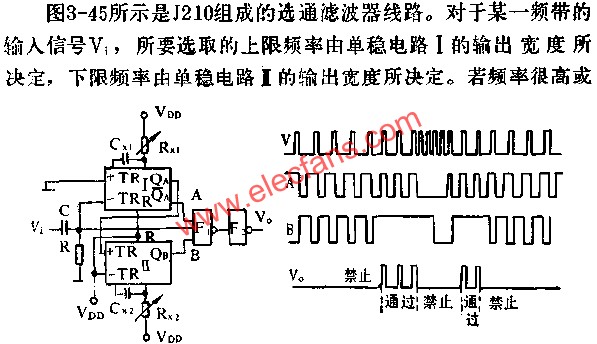

J210组成选通滤波器线路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25
很低时，单稳电路I输出A或单稳电路I输出B均为“0”，禁止输出。在中间频率时，与非门F1输入A、B均为“1”允许输出。F2为反相器，兼作整形。由于单稳电路输出TX由外接电阻RX和电容CX所决定，所以上限频率和下限频率可通过调节电阻RX1和RX2来确定。
