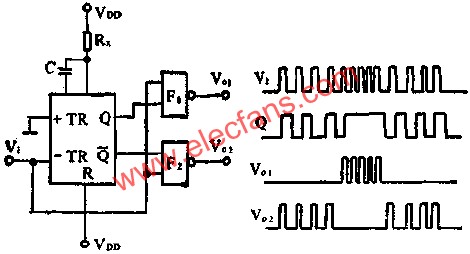

J210组成高、低通滤波器线路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

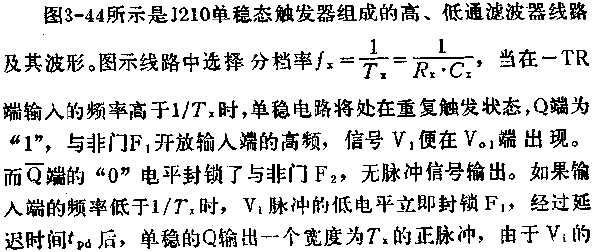

低电平持续时间大于TX，所以F1永远是封锁的，VO1无脉冲输出。在触发信号的负边沿前，V1和Q同为高电平，VO2输出高电平，输入信号变低电平时，使VO2也为低电平，因此VO2即可输出频率低于1/TX的信号。
