J210组成脉冲延迟电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

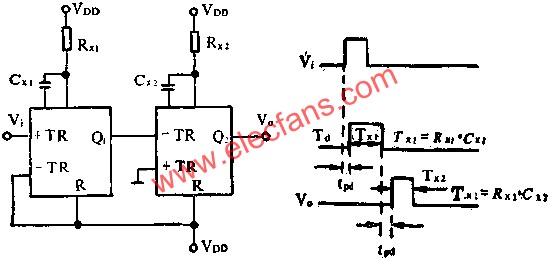

图中所示是用J210组成脉冲延迟电路及波形。图示线路是由上升沿触发的线路，如要下降沿触发时，只要将第一个单稳电路的+TR接地，触发脉冲从一TR输入即可（一TR端与VDD处连接应断开）。图中延迟时间TX1由外接元件RX1和CX1来调节，输出脉冲TX2则由RX2和CX3决定。
