J-K触发器组成T触发器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

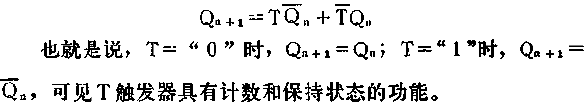

图中所示是J-K触发器组成T触发器的电路和逻辑符号。将J端和K端连接，作为T端，它的功能是当T＝“1”，即J，K均等于“1”即是计数情况;当T＝“0”时，即J,K均等于“0”是保持工作状态，其表达式为：
