D触发器组成定时器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

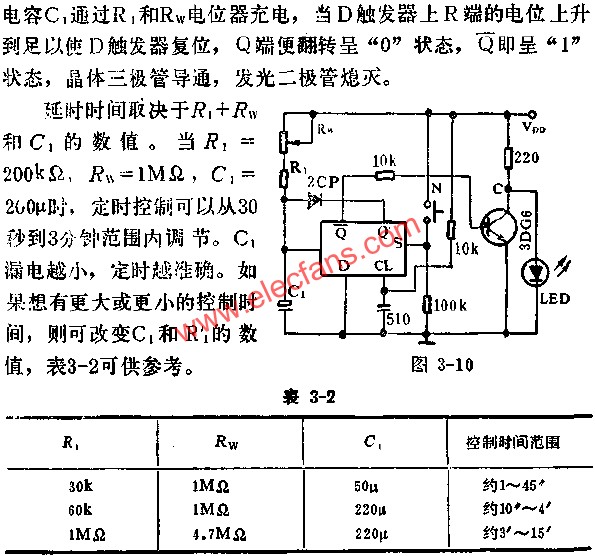

图中所示是用CMOS电路D触发器组成定时器线路,定时范围可以从一、二秒钟，实用性很强。图示线路中按一下启动按钮（N)以后，D触发器置位端S＝“1”，这时Q端输出为“1”，二极管反偏而截止，而Q端为“0”，晶体管截止，C点为高电位，使发光二极管LED点亮。从按下N时起，
