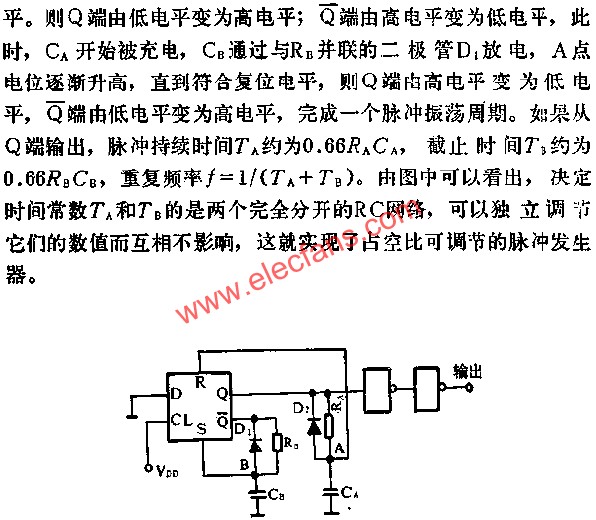

D触发器组成占空可调脉冲发生器电路图
图中所示是用CMOS电路D触发器组成的占空比灵活调的脉冲发生器.图示线路设起始状态Q为低电平,Q为高电平.Q端通过RB对CB充电,使B点电位逐渐升高,直到符合复位电
