D触发器组成单稳态多谐振荡器电路图

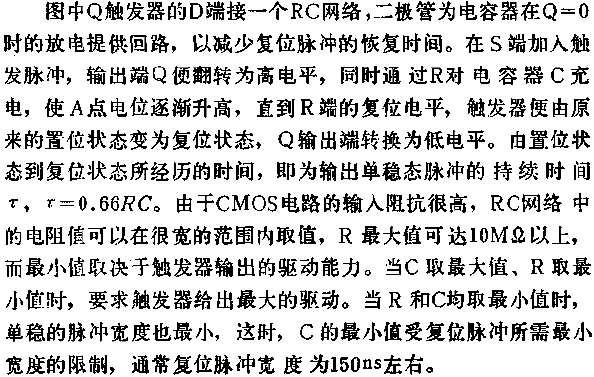

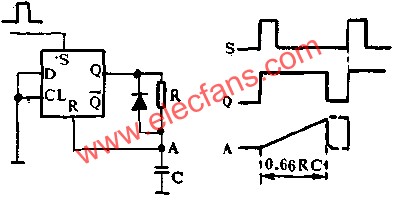

图中所示是用CMOS电路D触发器组成的单稳态多谐振荡器.因为D触发器除了具有传送D端数据的功能外,还具有R-S触发器的功能,根据这个特点,就可以组成可变脉宽单稳态多谐振荡器.
