D触发器组成环形计数器电路图

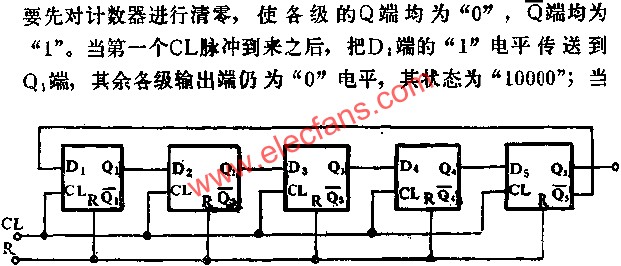

图中所示是用CMOS电路D触发器组成的十进制环形计数器.图中先将D触发器拼成移位寄存器,然后把最后一级D触发器的Q端与第一级D触发器的D端相连,即组成环形计数器.这种环形计数器所能计数的进制等于级数的两倍.开始计数之前,
