脉冲计数式数字转速仪电路

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:26

脉冲计数式数字转速仪电路

脉冲计数式数字转速仪电路 http://www、elecfans、com

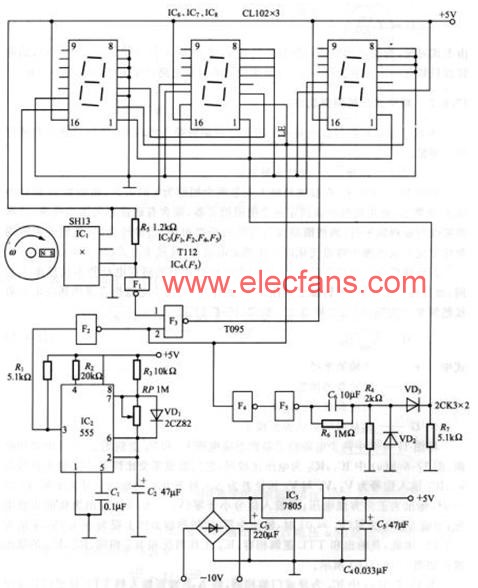

图17-6-2中由555集成电路IC2及外围元件组成一个多谐振荡器,IC2的3脚输出一系列方波脉冲信号,作为时基信号。采用三个CL102模块组成计数器和显示器。CL102模块是由计数器,锁存器,译码驱动器,LED显示器四部分组成的,如图15-3-4所示,图17-6-2中低位CL102的13脚与高位CL102的15脚相连,以实现逢十进一的计数。
