AD转换式数字转速仪的电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

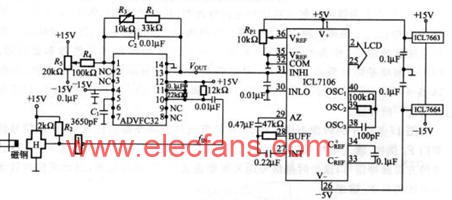

AD转换式数字转速仪的电路

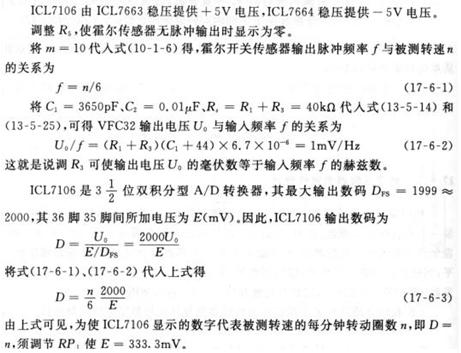

当磁钢与霍尔传感器重合时，霍尔传感器输出低电平，信号经非门整形后，形成脉冲，然后经ADVFC32把频率转换成模拟电压输出，再送入ICL7106进行转换和驱动LCD。
