D触发器组成T和J-K触发器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

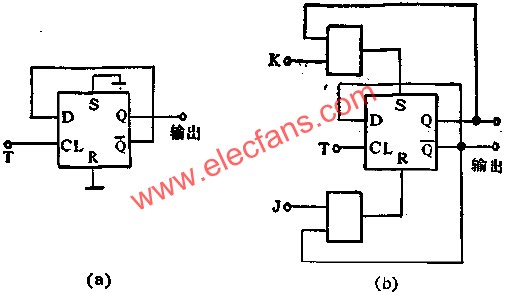

图中所示是用CMOS电路D触发器组成T型触发器和J-K触发器线路。图示线路将D触发器的Q端与D端相连，就可组成T型触发器，如图中A所示。也就是说形成一个双稳态触发器，时钟脉冲从CL端输入,Q端的脉冲频率即为时钟脉冲的二分频,此电路一般应用较为普及.当Q端与D端相连,并附加二个2输入端与门,即可组成J-K触发器,如图中B所示.
