D触发器组成分频器和计数器电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:26

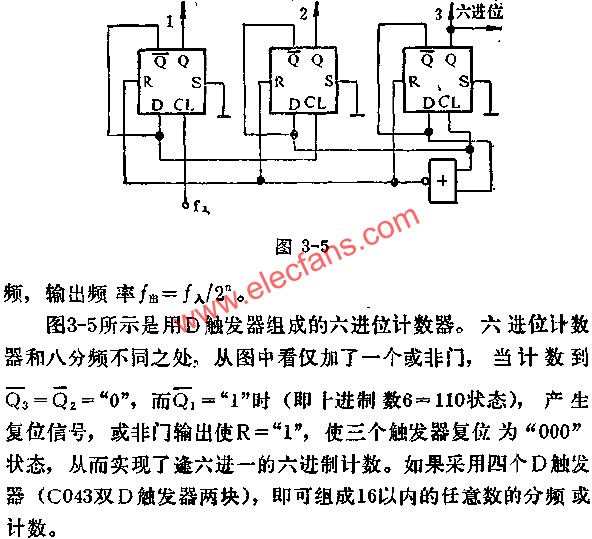

上例图中A将D触发器的D端和Q相连,即可组成二分频电路,如果把三个D触发器串行相连,如图所示,则经过一级D触发器,实现一次二分频,经三级分频后,输入八个脉冲,从Q3输出一个脉冲.如果把N个D触发器串接起来,可实现D分
