门电路组成触发器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

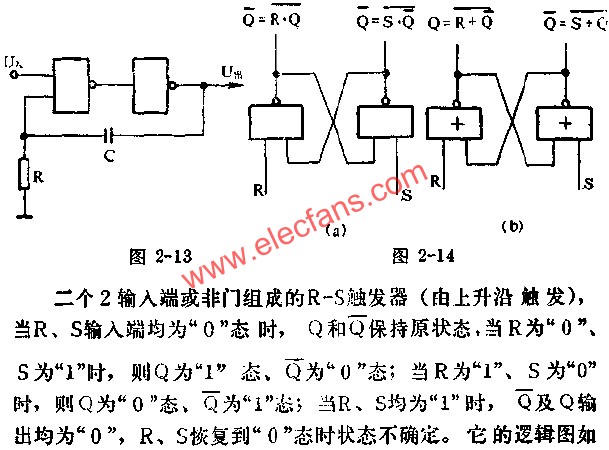

图B所示，它的真值表如表B所示。
在应用中，如由R-S触发器作开关整形时，应将输入端经一电阻接VDD或VSS，不允许存在悬空的过程，电阻阻值可选100千欧~1兆欧。
