与非门组成宽延时触发器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

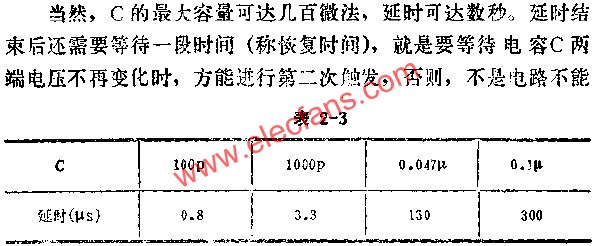

如图所示是一个负脉冲触发的宽延时单稳态触发器。图中延时主要决定于电容C。对于TTL电路来说，R的阻值一般为5~10千欧。表中所列为R=5.1千欧时，延时的实测数据。
