门电路组成单稳态电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

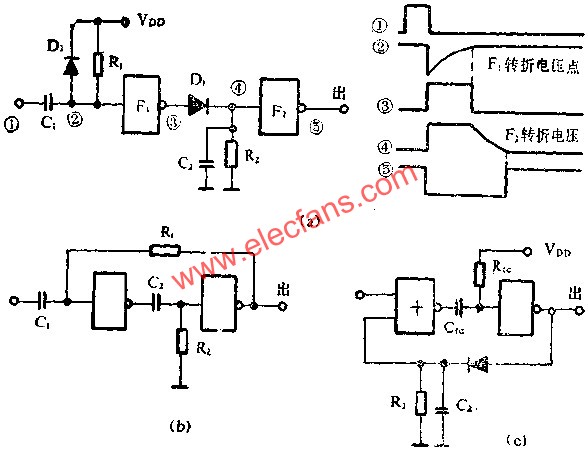

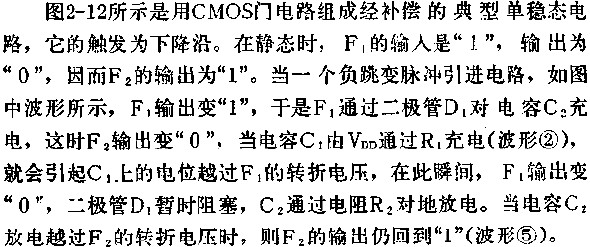

图中B和C是两个不同的单稳态电路，B是微分型下降沿触发的单稳态；C是上升沿触发的单稳态。图中B和A一样，输出脉冲的负跳变返回到输入，但这个电路不需要外接二极管。C是正跳变返回到输入。
上一篇：与非门组成宽延时触发器电路图
下一篇：与非门组成倍压电路图
