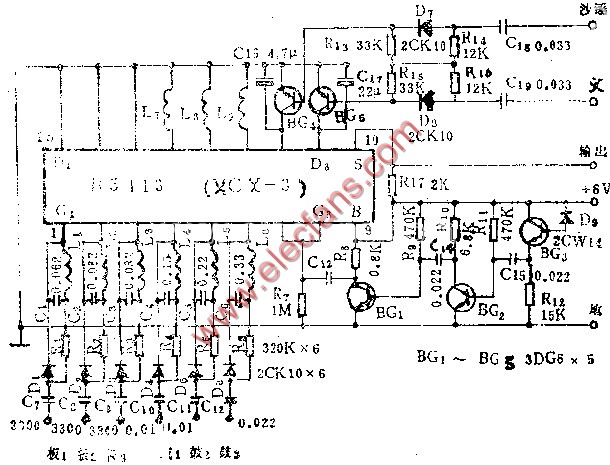

用PMOS块制作的电子打击乐器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:30

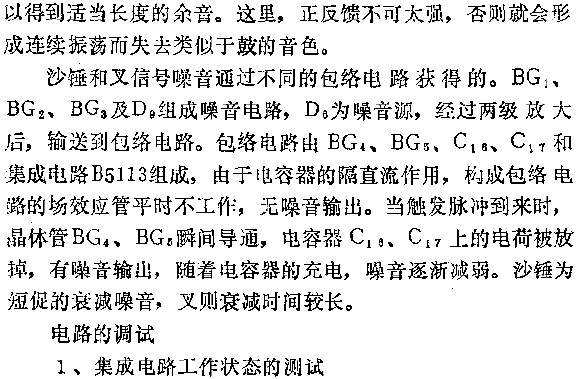

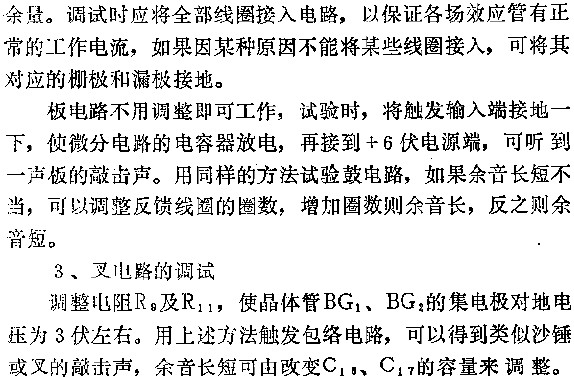

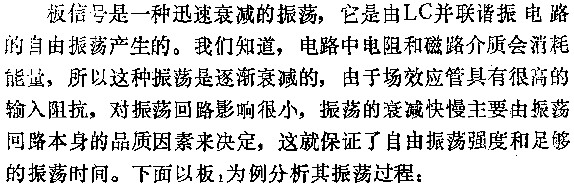

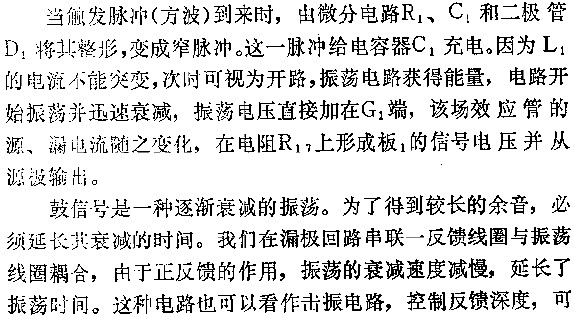

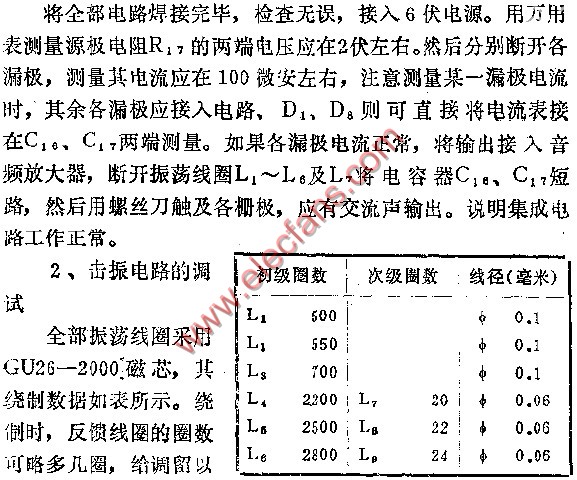

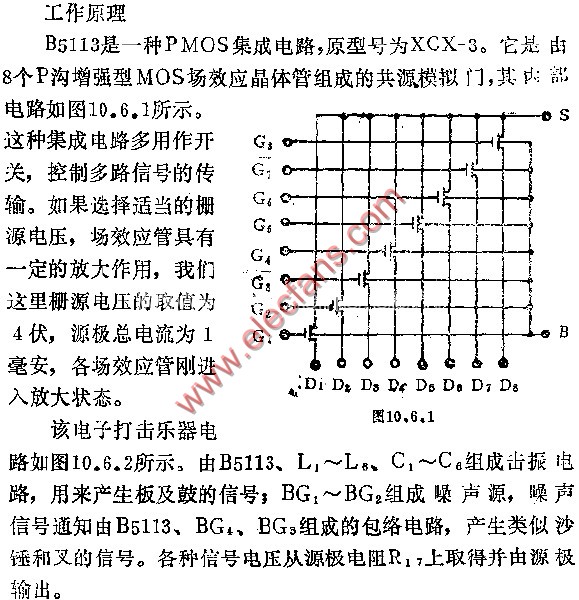

这里介绍一种用PMOS集成电路构成的电子打击乐器。它可以产生板、鼓、叉等八种打击乐的音响效果。如与时序脉冲电路配合，可以组成电子琴中的自动打击乐伴奏电路。由于采用了集成电路，结标简单，使用元件少，用6伏电源供电，其消耗电流仅3毫安。现将其电路原理和调试方法介绍于下。
