    准确提取视频信号中的同步信号对于本项目的成攻至关重要,幸运的是市场上提供了LM1881芯片,它仅需几个外接元件,就可以可靠地提取出视频信号中的同步信号。LM1881的引脚及连接电路如图４所示,图中的电容值均为0.1μＦ,电阻阻值为680KΩ。

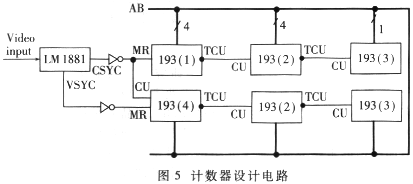

    行／场计数器由193芯片级联而成。按PAL制式规定,场扫描频率为50Hz,帧频25Hz,总扫描线数625,由于分为奇偶场扫描,每场有312行,需用二进制地址9位。选择4MHz的晶振行为行计数器的计数脉冲输入,那么每行有256个像素点,计算公式为：每片193有四位输入、输出端,输入端均接“0”,输出端组成地址总线。为保持行、场计数器电路的整齐,并保留一定的扩充性,行、场计数器各设3片193芯片实现。计数器电路如图5所示。

    行同步信号经过一级非门,送往行计数器三片193的清零端MR;同时作为场计数器的计数脉冲,送往场计数器最低级193的计数脉冲输入端CU;而行计数器各级之间的级联由低级193芯片的TCU端送往更高一级193芯片的CU端;图中未画出的行计数器的计数脉冲输入端CU由晶振信号送入。场同步信号经过一级非门,送往场计数器三片193的清零端MR;场计数器各芯片之间的级联方式同行计数器相同。计数器产生的18位地址,经过总线锁存器,高15位送往屏幕编程缓冲区RAM,最低３位送往叠加控制的并串转换电路。
