1.   同步与异步二进制加法计数器比较
态序表和工作波形一样
电路结构不同：
　　异步二进制加法计数器的构成方法：将触发器接成计数触发器；最低位触发器用计数脉冲 CP 触发，其他触发器用邻低位输出的下降沿触发。
　　同步二进制加法计数器的构成方法：将触发器接成 T 触发器；各触发器都用计数脉冲 CP 触发，最低位触发器 的T 输入为 1，其他触发器的 T 输入为其低位各触发器输出信号相与。

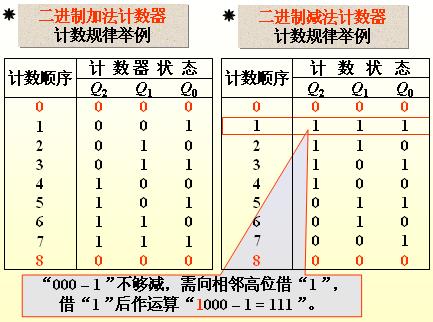

根据态序表分析同步二进制加法计数规律

同步二进制加法计数器

2.   同步二进制加法计数器电路与工作原理

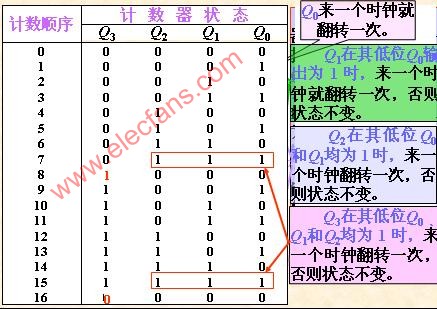

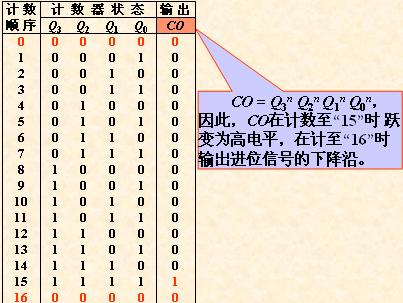

 4 位二进制加法计数器态序表

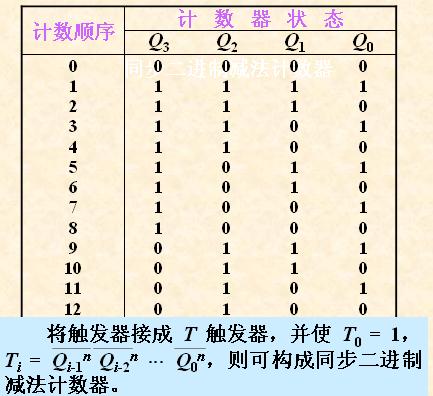

3.   同步二进制减法计数器
