相位和占空比可控的方波发生器
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 21:14
相位和占空比可控的方波发生器

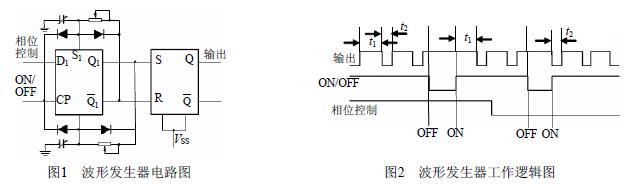

交流驱动电路实现的基本要求是要在选通像素点两端施加交变脉冲信号，而在非选通端加零偏压或负偏压。为了增加电路应用的灵活性，并且为研究OLED的驱动信号变化对于其性能的影响提供方便，要求交流驱动电路的相位和占空比可调。为此，本文设计了一个可以灵活控制的波形信号发生器，其结构为图1所示的一个由双D型触发器构成的振荡器。该振荡器的起振、停止可以控制，输出波形的相位和占空比也可以调节，其工作波形如图2所示。
