激光雷达:技术概述-漫反射目标在测试和校准高级驾驶辅助系统 (ADAS) 中的作用

图1 激光雷达

激光雷达是一项成熟的技术，越来越多地部署在消费产品和无人驾驶车辆中。LIDAR 是 Light Detection And Ranging 的首字母缩写词。激光雷达系统已经使用了 50 多年，但直到最近，此类系统的成本仍使它们无法在大众市场中广泛应用。

尽管雷达在自动驾驶汽车技术（例如自适应巡航控制系统）中被广泛应用，但LIDAR被认为是驾驶员辅助汽车的首选传感器，因为它可以精确地映射位置和距离，从而检测小物体和3D成像。它使用带有飞行时间感应的脉冲激光和固态光来测量距离。激光雷达系统的表征要求在宽反射率动态范围内补偿传感器对脉冲激光或固态光水平的响应。为此，需要使用已知和稳定反射率的大面积反射率漫反射目标板。Labsphere（蓝菲光学）的Permaflect漫反射涂层目标板，范围从5%到94%的反射率，使汽车制造商 OEM 及其供应商能够在广泛的环境条件下表征和校准其 LIDAR 系统。

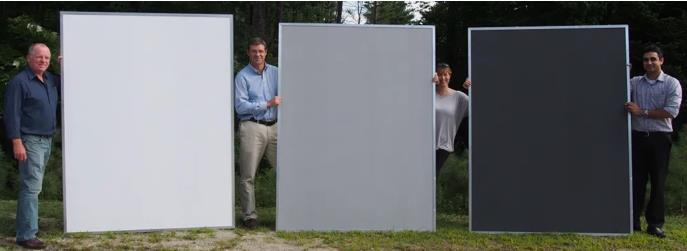

图2 Labsphere（蓝菲光学）的Permaflect漫反射涂层目标板

激光雷达技术

激光雷达最基本的形式是激光测距仪，自20世纪80年代以来已广泛应用于军事应用。激光测距仪由一个脉冲激光器(发射器)和一个光电探测器(接收器)组成。测距仪的设计可精确测量距离(所谓的“测距”)，主要测量激光脉冲被反射和接收到探测器所花费的时间(这被称为“飞行时间”测量)。

测距仪对准目标物并发射激光脉冲。激光击中目标，被散射，并且一部分反射光由探测器测量。由于光速非常精确，因此可以非常精确地测量测距仪和目标物之间的距离。更先进的激光雷达系统使用相同的原理，但使用光学和移动或多个探测器在二维中映射目标。这些系统通常每秒脉冲数千次，每秒可以探测到数千个点。分析该点云的数据可以创建目标区域的准确映射。激光雷达的工作方式类似于雷达和声纳，它们分别使用无线电波和声波。来自雷达和声纳的数据可用于以类似方式映射周围环境，但激光雷达系统使用的是较短波长的红外辐射，而不是较短波长的无线电波。由于使用的波长较短，激光雷达测量比雷达更准确。

部署在自动驾驶汽车上的激光雷达系统通常使用扫描激光束和闪光技术来测量空间中相对于传感器的 3D 点。这些激光雷达系统通常每秒发射数千个激光脉冲，以便车辆可以对行人和其他车辆等障碍物做出反应。激光雷达允许自动驾驶汽车以高精度、高分辨率和长检测距离传送和接收物体和周围环境的反射光。目前正在开发更先进的 AI（人工智能）系统，用来预测车辆和行人路径，并做出相应反应。当您将 LIDAR 数据与定位信息（使用 GPS 或类似信息）相结合时，您就可以全面映射车辆周围环境。

激光雷达的性能在很大程度上取决于所使用的激光功率和波长。出于安全原因，可使用的激光功率有一个上限。在没有更高的激光功率的情况下，你可以使用更高灵敏度的探测器，或者使用波长延伸到更远的红外(IR)的激光。由于现有激光器的技术成熟，通常使用的波长为850nm、905nm或1550nm。1550nm激光比其他选择更安全，因为超过1400nm的红外辐射不会再通过眼睛的角膜，所以不会聚焦在视网膜上，但因水对1550nm的光吸收较强，1550nm要求更多的功率来补偿。

消费电子产品和自动驾驶汽车中的激光雷达

激光雷达作为关键性技能与摄像头系统和其他传感器一起在自动化中应用。激光雷达系统已经在专业测绘和相关应用中商用多年。然而，直到最近几年，激光雷达才变得越来越普遍，这主要是由于自动驾驶汽车应用（无人驾驶汽车）需要更小、更便宜的设备。自上世纪90年代初以来，激光雷达已作为自适应巡航控制的基础应用于半自动驾驶汽车，而激光雷达首次应用于自动驾驶汽车是在2005年。

在消费电子领域，最新一代的 Apple iPad Pro（以及现在的 iPhone 12 Pro）已将 LIDAR 传感器集成到其摄像头阵列中，专门用于成像和增强现实 (AR) 应用。LIDAR 传感器可使 iPad 正确解析真实物体相对于由相机阵列成像的 AR 物体的位置。AR 还处于起步阶段，因此 LIDAR 在智能手机和其他消费设备上的应用还有待观察，但人们对为专业应用开发的 AR 产生了极大的兴趣，其中 LIDAR 可以成为非常有用的增强功能。专业 AR 的应用多种多样，从帮助仓库工人找到最快、最安全的路径到所需零件，到辅助工程师了解复杂维修的过程。这些应用中的激光雷达可精确定位和对齐，这对于任何需要高精度的应用都很重要。

漫反射目标板在激光雷达系统测试与标定中的作用

多年来，Pro-Lite 和Labsphere（蓝菲光学）多年来使用漫反射板一直在支持开发 LIDAR 系统开发。Labsphere（蓝菲光学） 更紧凑的 Spectralon? 漫反射目标板通常被军方用于测试激光测距仪。精确校准的光谱反射率与近朗伯（漫反射）反射率相结合，意味着对于这些应用，您有一个准确性、重复性的漫反射目标板可在实验室或现场测试您的系统。

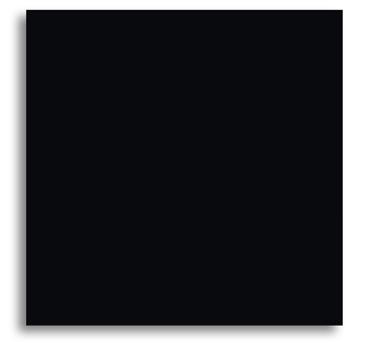

图3 Labsphere（蓝菲光学）超低反射率漫反射目标板

用于更大规模测绘或自动驾驶汽车应用的激光雷达系统需要更大的目标区域。由于大多数自然物体都会漫反射光线，因此 Labsphere （蓝菲光学）的漫反射材料是用户的自然选择，可以提供质量保证、现场测试和比较。Labsphere（蓝菲光学） 开发了 Permaflect 目标板，以满足对大面积、耐用和光学稳定目标板材料的需求。大的漫反射目标板尺寸（标准尺寸高达 1.2m x 2.4m）与校准的光谱反射率数据相结合，可以精确测量 LIDAR 范围。在 100m、200m、300m 等长距离测试距离内，则需要更大的目标板来反映目标上具有代表性的点数。

Permaflect 是一种喷涂漫反射涂层，可以将其应用于大面积或 3D 形状，从而可以模拟真实世界的物体。现实世界中很少有物体像目标面板一样平坦，因此 Permaflect 涂层物体可以实现可重复的近朗伯反射率水平，例如，可以应用于人体模型以模拟行人。

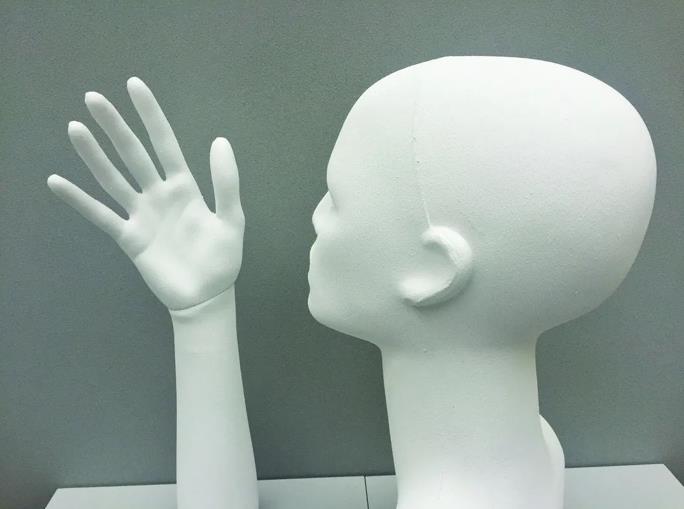

图4 Labsphere（蓝菲光学） Permaflect 喷涂人体模型

LIDAR 漫反射目标板通常部署在室外，因此随着时间的推移，当漫反射目标板的表面暴露在大气中时，可以预期校准的反射率值会出现一些漂移。Labsphere （蓝菲光学）的漫反射材料易于清洁。为了考察是否有反射率的下降，可以使用校准的反射率计（“反射率计”），它可原位测量漫反射目标板反射率并将红外反射率的任何变化考虑到内。漫反射目标板反射率的变化将直接影响测量范围。下图显示了不同漫反射目标板反射率水平范围内反射率变化对测量范围的影响。反射率的微小变化会对较低反射率目标板的测量范围产生很大影响。例如，如果目标板的反射率从5%降低到 4%，则原先 300 m的测量范围将下降到30 m。实时了解情况发生的方法是测量目标板的反射率，然后根据此调整修正您的计算。

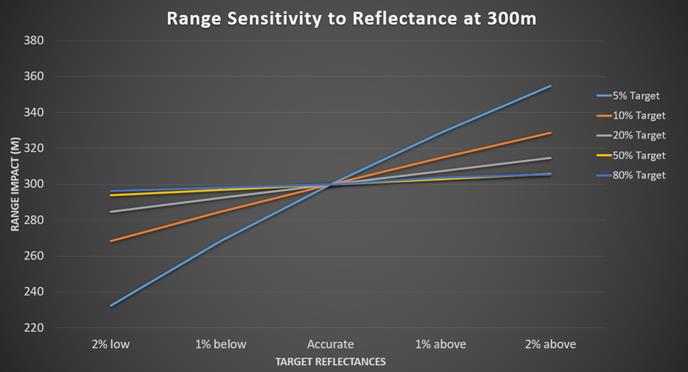

图5 在300nm波长下对物体反射率进行距离测量的模拟灵敏度

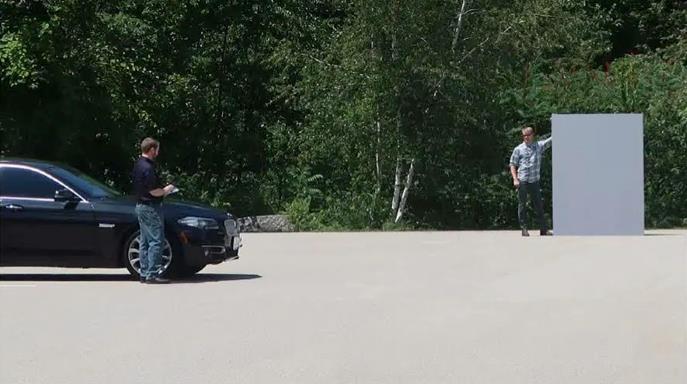

图6 Labsphere（蓝菲光学） 开发了 Permaflect 漫反射目标板，以满足对大面积、耐用和光学稳定漫反射目标板材料的需求。
