佳能发布2.5亿像素成像芯片?国内早有超4亿像素成型产品
来源:IT运维网 作者: 时间:2023-07-24 11:28
近期,佳能宣布将面向中国市场发售CMOS影像传感器,最高像素2.5亿,主要面向监控安防、平板显示器检测、显微镜应用、数位储存、流媒体相机、生物医疗等领域。其实早在2018年,南京威派视半导体技术有限公司创始团队在南京大学期间就完成了4亿像素图像传感芯片的工程样片开发,该芯片基于完全自主知识产权(主要发明专利号:2011104172639)的新型可见光图像传感器——垂直电荷转移成像器件(VPS),具备“纳米级”分辨率,目前已实现最小像素尺寸0.5微米,像素规模超4亿的一系列商用芯片产品开发。主要面向两大领域:一是远距离广域监控应用,如商业卫星、安防监控等领域;二是无透镜显微应用,如细胞显微、科研、医疗体外诊断(IVD)等领域。
南京威派视半导体技术有限公司基于VPS技术研发的面向远距离广域监控的芯片像素尺寸0.7微米,像素规模9亿,具备远距离大范围观察的能力,主要用于远距离多目标监控和追踪,如监控安防、商用卫星等领域应用。

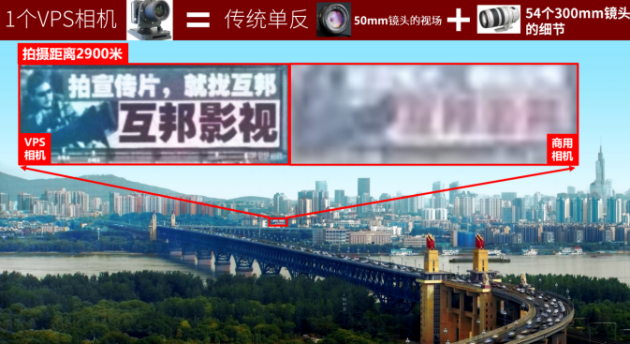

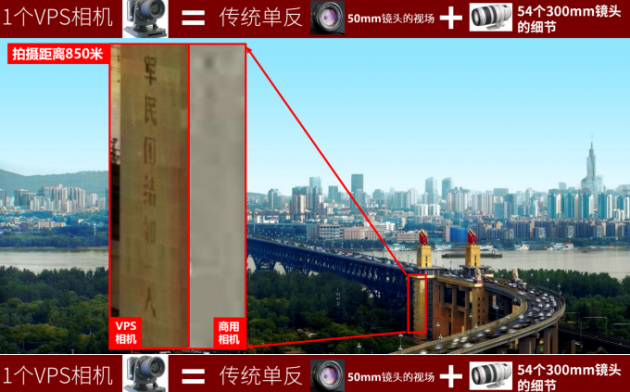

1、远距离定点观测长江大桥案例

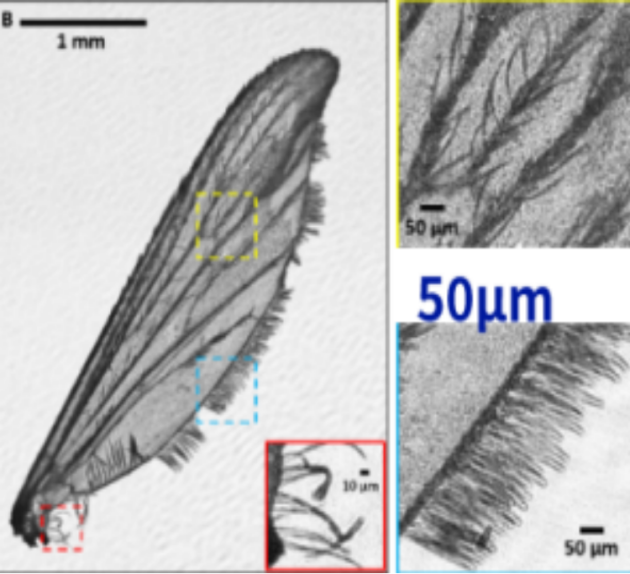

2、昆虫翅膀的细节观测案例

面向无透镜显微应用的首款6亿芯片(像素尺寸0.5微米)已于2022年年底发布,被称为可以看清细胞的芯片,无需任何光学透镜放大,无需图像扫描、拼接和数字化过程,单次拍照即可瞬间获取全视野高分辨率数字图像,与传统显微镜相比视野扩大500倍(观测视野最大可支持11mm*13mm),主要面向细胞或生物显微领域,用于细胞治疗、医疗IVD检测、微生物观测等领域。

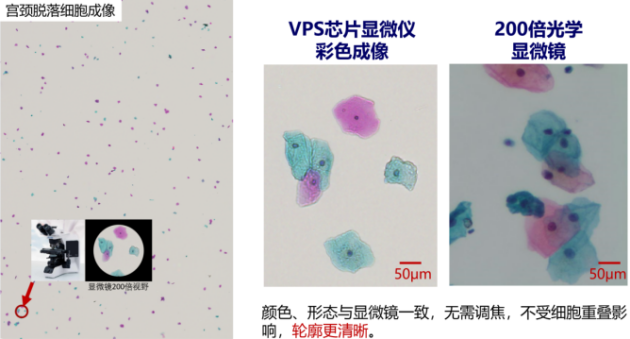

1、宫颈脱落细胞案例

2、活细胞动态监测案例

据悉,南京威派视半导体技术有限公司目前已经完成9亿像素的成像芯片流片,主要面向远距离大范围监控,可以同时支持16个ROI(关注区)功能。
