国产电源芯片破局：芯茂微 LLC 技术如何实现 “一芯多能”？

导语：在全球半导体产业链重构的浪潮中，国产电源芯片正从 “可用” 迈向 “好用” 的关键阶段。芯茂微电子以 “一芯多能” 的 LLC 技术架构为核心，通过高度集成化设计、灵活产品组合及全场景适配能力，为中大功率电源领域的国产替代难题提供了系统性解决方案。本文将深度解析芯茂微如何通过 “模块化组合” 策略，推动国产芯片从 “替代” 走向 “首选”。

一、突破传统架构：从 “单一控制” 到 “全集成 Combo”

传统方案痛点：在传统电源方案中，PFC（功率因数校正）与 LLC（谐振变换器）通常采用独立控制器，导致外围电路复杂、设计难度高且可靠性受限。芯茂微 LP9962AA 芯片率先实现全国产化 PFC+LLC 二合一集成技术，将两大核心控制模块深度整合，内部集成 600V 高压栅极驱动、Boot 二极管及 X 电容放电功能，仅需极简外围元件即可构建高效可靠的 LLC 谐振系统。

技术突破亮点：

1. 自适应死区时间控制：提升系统效率，结合突发控制模式，实现轻载高效率（待机功耗低至 120mW）与空载低功耗的双重优化，提前满足未来欧盟 DOE 七级能效标准。

2. 动态响应优势：采用模拟双向电流控制环路，动态响应速度提升 30%，在负载突变时电压波动峰值仅 426.87mV（220V 动态测试），避免设备故障。

3. 多重保护机制：集成输入 / 输出欠压 / 过压保护、过流保护、容性区保护及过温保护，确保核心器件免受冲击，延长系统寿命。

应用场景：

• 工业电源：提升转换效率，降低长期能耗成本。

• PC 适配器：适配宽输入电压范围（90-264Vac），满足能效敏感需求。

二、灵活组合生态：构建 “全矩阵” 产品体系

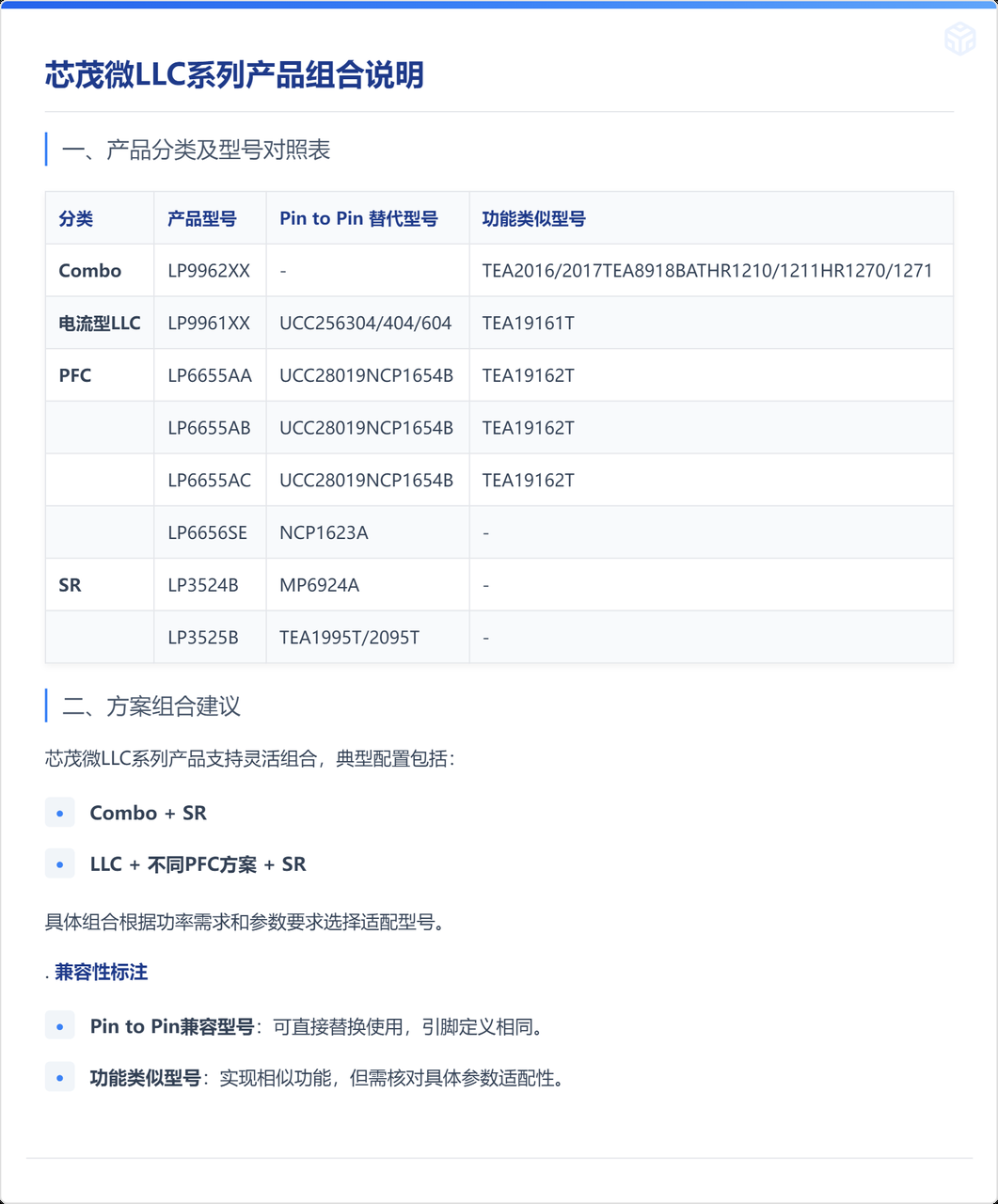

模块化组合策略：芯茂微通过电流型 LLC 控制器（如 LP9961 系列）、CCM/PFC 控制器（LP6655 系列）及同步整流控制器（LP3524B 等）的自由搭配，形成覆盖 200W 到 5000W 功率范围的解决方案矩阵：

典型配置方案：

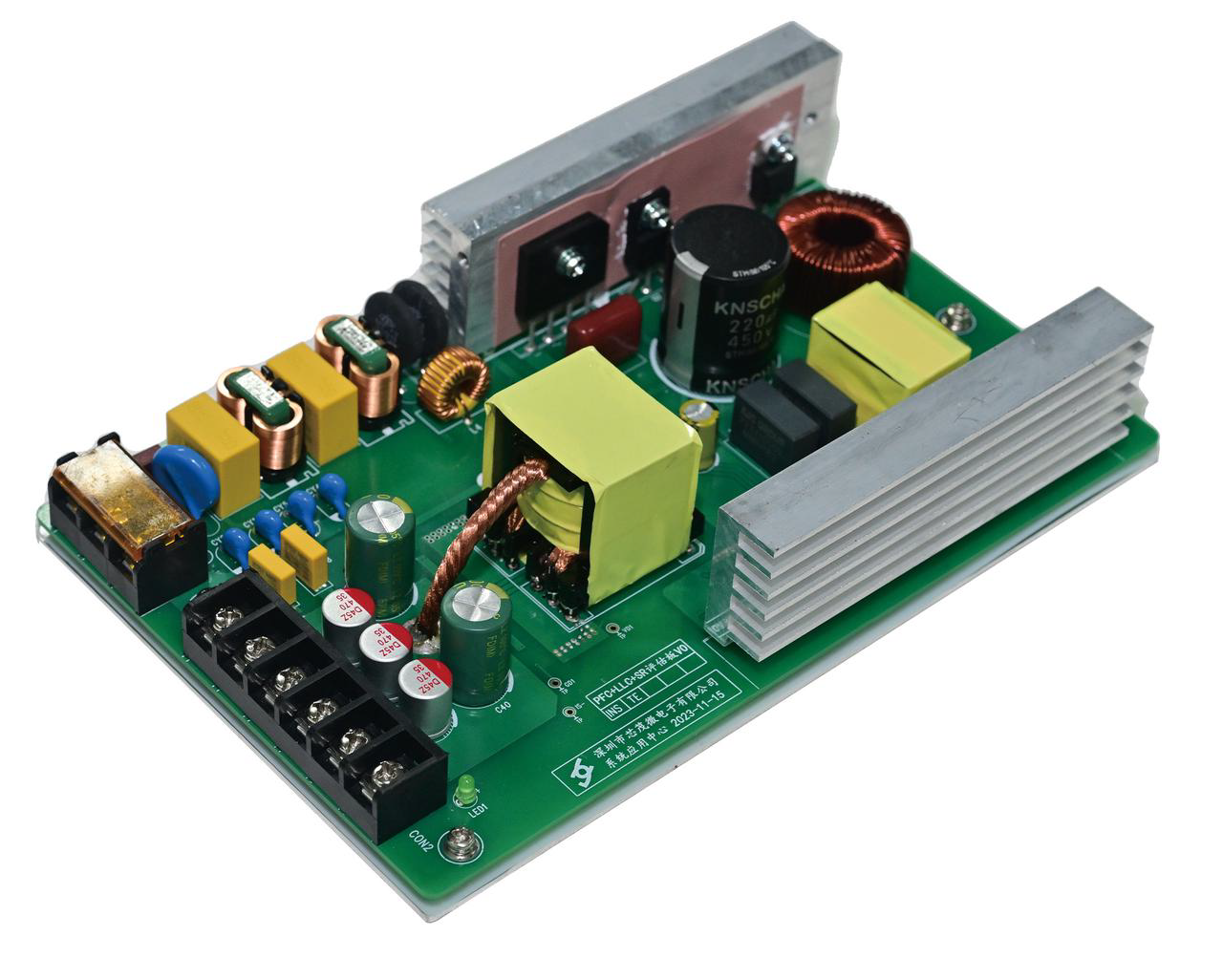

1. “Combo+SR” 极简方案：针对中小功率适配器（如 240W 20V/12A 设计），LP9962AA 集成 PFC 与 LLC，搭配 LP3524B 同步整流控制器，在 220Vac 满载时效率达 94.5%，110Vac 满载效率 92.19%。

2. “LLC + 多 PFC” 拓展方案：适配工业电源、通信电源等复杂场景，可灵活选择 133kHz 定频 PFC 芯片 LP6655AB 或高频 200kHz 型号，通过外置可调软启动、Skip 阈值及 LLC 启动电压设定，实现不同负载下的稳定输出。

生态兼容性：

• Pin-to-Pin 兼容设计：如 LP9961XX 与国际主流型号 UCC256304 等效，降低技术迁移成本。

• 灵活定制：支持 128 种参数后编程，适配不同品牌设备的电压、电流需求，省去副边电流检测电路，提升生产一致性。

三、性能硬核支撑：可靠性与适应性双优

技术护城河：

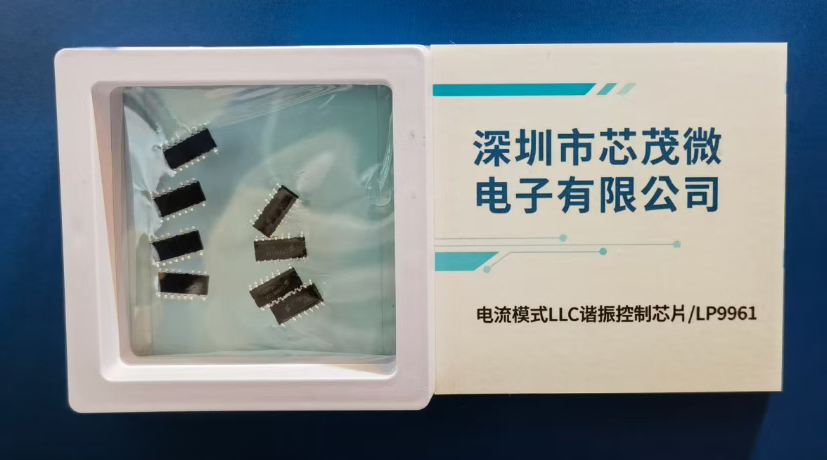

1. 高频化与高密度：支持 35kHz~1MHz 超宽工作频率范围，LP9961 系列半桥驱动电路可稳定工作于 1MHz，显著减小变压器与电感体积，满足 LED 路灯、通信电源等紧凑化设计需求。

2. 宽温度范围：-40℃~150℃结温适应能力，保障户外复杂环境下的稳定运行。

3. 成本竞争力：高度集成化减少外围元件，相比进口方案成本降低 20%-30%，配合本土供应链优势，加速国产方案导入。

行业认证：

• 能效标准：提前满足欧盟 DOE 七级能效要求，待机功耗低于 0.3W，符合全球最严苛的能效规范。

• 功能安全：通过 AEC-Q100 可靠性认证，适用于车规级应用。

四、全场景适配：从消费电子到工业级应用

深度渗透领域：

1. 消费电子：200-650W 适配器场景，支持原边恒流控制，适配各种设计，提升生产一致性。

2. 工业与通信：400W 以上工业电源中，搭配 LP6655AB 的 Follower Boost 功能，在低压输入时自动降低输出电压，提升满载效率；双通道同步整流互锁设计避免 MOS 管共通风险。

3. 绿色能源：LED 路灯电源领域，凭借低待机功耗与宽温度范围，助力智慧城市节能改造。

4. 医疗与服务器：针对医疗电源的超低纹波、服务器电源的高可靠性需求，可通过后编程功能快速优化参数。

五、破解国产替代难题：从 “能用” 到 “首选”

核心竞争力：

1. 技术自主化：全链路国产化设计，突破高压驱动、自适应控制等关键模块，性能对标 TI、英飞凌。

2. 生态开放性：提供从芯片规格书、参考设计到 PCB 布局指南的全流程技术支持，缩短产品迭代周期。

3. 政策与产业链支持：作为深圳罗湖区重点支持的 “小巨人” 企业，芯茂微在第三代半导体功率器件领域增强了国际竞争力。

行业趋势：

• 市场规模：2025 年中国电源管理芯片市场规模预计达 235 亿美元，CAGR 为 16.1%，国产替代空间巨大。

• 技术趋势：高频化、高密度、高集成化成为主流，芯茂微的 LLC 技术路径与行业发展高度契合。

结语：开启国产 LLC/PFC 电源 “芯” 时代

芯茂微的探索表明，破解国产替代难题的关键在于以 “用户需求” 为导向的技术创新。通过 “集成化 + 模块化 + 场景化” 的深度融合，芯茂微 LLC 技术不仅实现了性能对标国际一线品牌，更通过灵活组合策略降低了客户的技术迁移成本。随着中大功率电源在新能源、数字基建等领域的需求爆发，芯茂微正以 “一芯多能” 的硬实力，推动国产芯片从 “替代” 走向 “首选”，为产业链自主化注入强心剂。
