30＋款新品齐发！南京派格测控正式发布自研模块化仪器仪表

在半导体ATE领域深耕多年，派格测控始终致力于为客户提供高精度、高可靠性的芯片测试解决方案，不断的提炼行业客户的需求，优化产品参数指标，经过数年潜心钻研，今天，我们迎来了一次重要的升级——正式发布自研模块化仪器仪表！

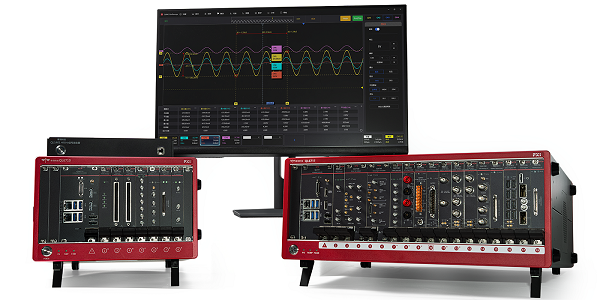

为应对日趋严峻的国际关系和日趋激烈的行业竞争，派格测控提前布局自研硬件家族，此次推出的PXI系列产品延续了派格测控在测试领域的技术积累，旨在为工程师们提供更灵活、更经济的测试选择。该系列包含30+款模块化板卡，配套多款机箱控制器，种类涵盖射频、数字、FPGA、高速总线、通用数据采集等，适配各类测试场景的需求，可广泛应用于半导体测试、汽车电子、通信、航空航天等领域。

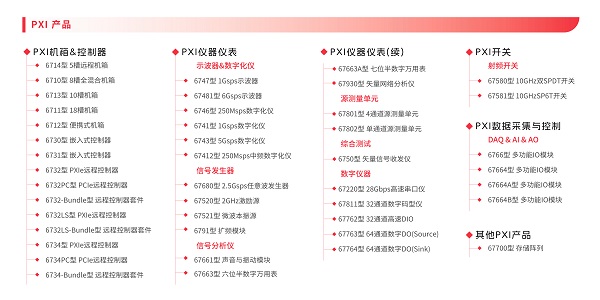

产品矩阵概览

部分产品简介

QL6711 18槽机箱

QL6711是一款基于PXIe架构的18槽机箱，可选择不同控制器以实现不同的接口需求。机箱背板提供高速总线交换网络，最高支持24GB/s系统带宽，单槽最高支持8GB/s独立带宽，同时具有10MHz参考时钟输入/输出接口（BNC接口）、风扇转速档位开关等部件，适用于各类测控系统。

√基本规格：符合PXIe标准3U架构

√系统槽链路配置：x8+x16

√风扇控制方式：手动调节或自动根据机箱温度运行

√单槽链路带宽：PCle3.0x8，有效带宽≥8GB/s

√18槽位：1个系统槽、1个时钟插槽、5个混合插槽、11个type2型插槽

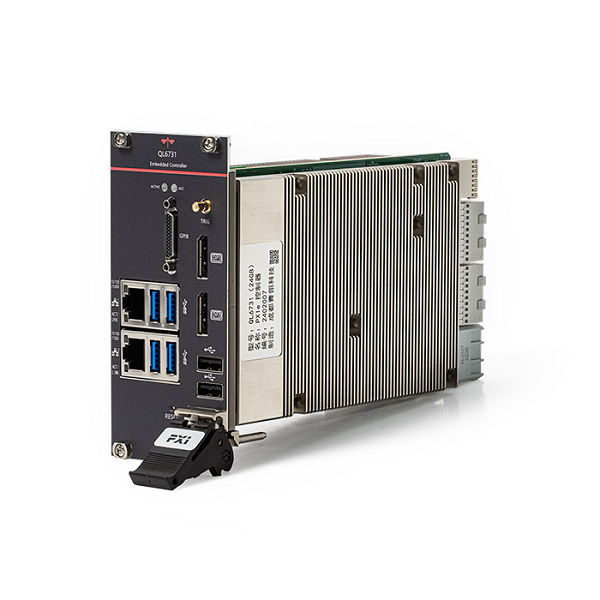

QL6731 嵌入式控制器

QL6731是一款基于PXIe架构的嵌入式控制器，内嵌Intel? 高性能处理器，最高系统带宽24GB/s，具有2个自适应网口、2个USB2.0、4个USB3.0、1个GPIB接口等外设IO。广泛适用于处理密集型、模块化仪器和数据采集应用。

√支持Win7/Win10等操作系统

√根据机箱可自动配置PCIe3.0 4x4、1x8+1x16链路

√最大带宽24GB/s

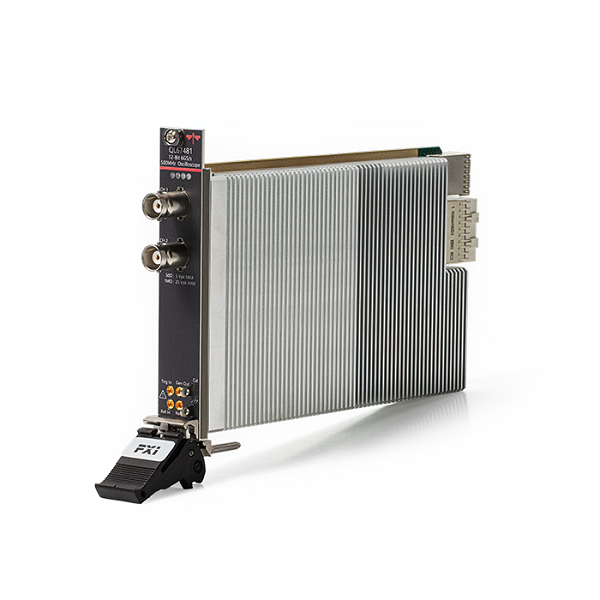

QL67481 6Gsps数字示波器

QL67481示波器系列，最高实时采样率6Gsps、最大存储深度600M、最大带宽1.5GHz（50Ω）、350MHz（1MΩ），是具备多种参数计算和波形分析能力的PXIe总线高采样率示波器模块。该产品能提供最多四通道信号高速采集与分析功能，适用于组建基于PXI总线的自动测试系统，主要用于时域测试以及通信设备研制和维护中对信号进行捕捉和观察分析的需要。

√2/4通道可配置,最高采样率6GS/s

√分辨率12bit,最大模拟带宽1.5GHz

√支持外触发、参考时钟同步

√支持深存储、支持多种信号的测量

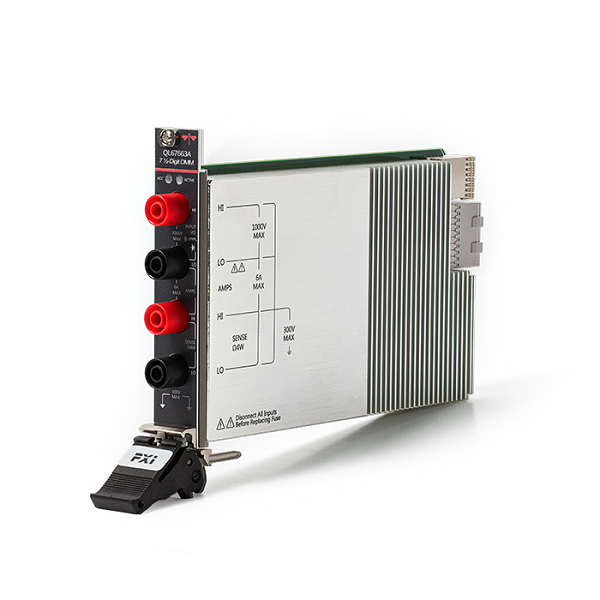

QL67663A 七位半数字万用表

QL67663A是一款基于PXIe架构的七位半数字万用表，可实现交直流电压、交直流电流、二线电阻、四线电阻、频率等信号量的测量，具有自动量程、过载保护等功能。该产品可以与矩阵模块、多路复用模块搭配使用，通过一块数字万用表可测量多个通道的电流、电阻、频率等信号。

√7 1/2位数字万用表

√PXI Express总线连接器

√最大采样率2MS/s

√符合IV-4.2万用表标准

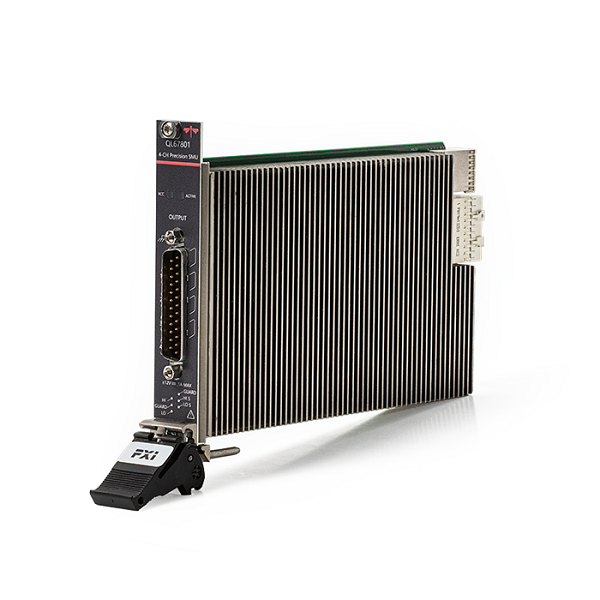

QL67801 4通道源测量单元

QL67801是一款4通道PXIe源测量单元，具有四象限操作功能。可提供单通道12W或多通道25W、±12V、±1A直流电，且可同时输出电流和吸收电流。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。

√4通道高密度单槽

√精度0.05%

√单通道吸收/输出最大功率12W

√多通道吸收/输出最大功率25W

√脉冲模式、序列模式、单通道扫描模式

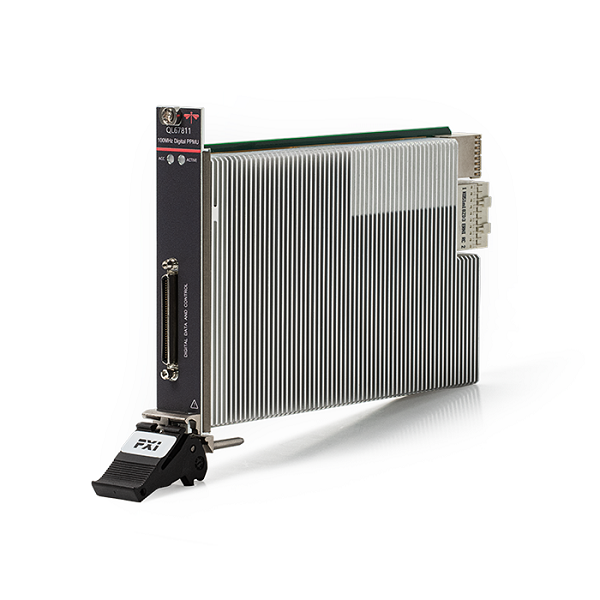

QL67811 32通道数字码型仪

QL67811是一款具有32通道、80MHz的数字pattern仪器，可进行32通道同步高速数据驱动、比较及多种负载模式，具有32通道引脚参数测量单元，可进行32通道高速可配置电平时序码流模拟分析。适用于半导体的验证、特性分析和生产测试。

√基本规格：标准PXIe 1槽宽3U高

√通道数量：32通道

√通道功能：timing、driver、HV driver、compare、active load和PPMU

√序列测试：pattern定时设置，pattern格式包括NR，RL，RH

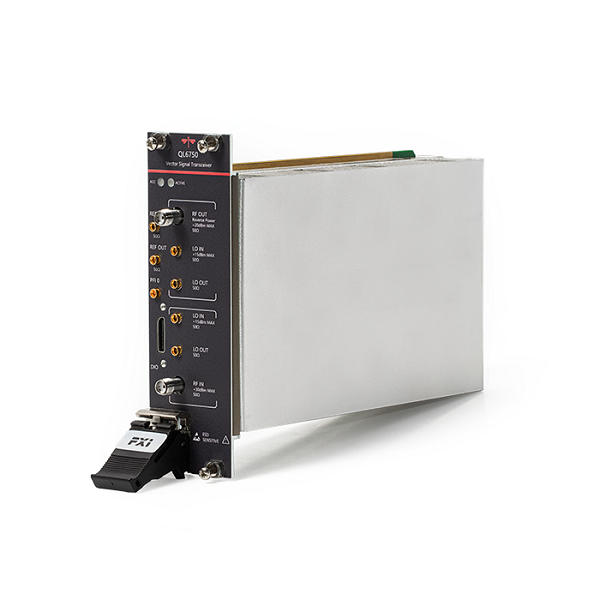

QL6750 矢量信号收发仪

QL6750是具有1GHz瞬时带宽的PXIe总线矢量信号收发仪 ，该仪器结合了矢量信号分析仪和矢量信号发生器以及基于FPGA的信号处理和控制，矢量信号发生器可产生单载波、多音信号、模拟调制和矢量信号，矢量信号分析仪可对常规信号参数、谐波失真、三阶交调、EVM等参数进行测试分析，QL6750兼具了软件无线电架构的灵活性和射频仪器的高性能。

√最高1GHz瞬时带宽

√-52dB 802.11ax 80MHz

√士0.35dB输出幅度精度

√频率范围：10MHz～6GHz/12GHz/26.5GHz

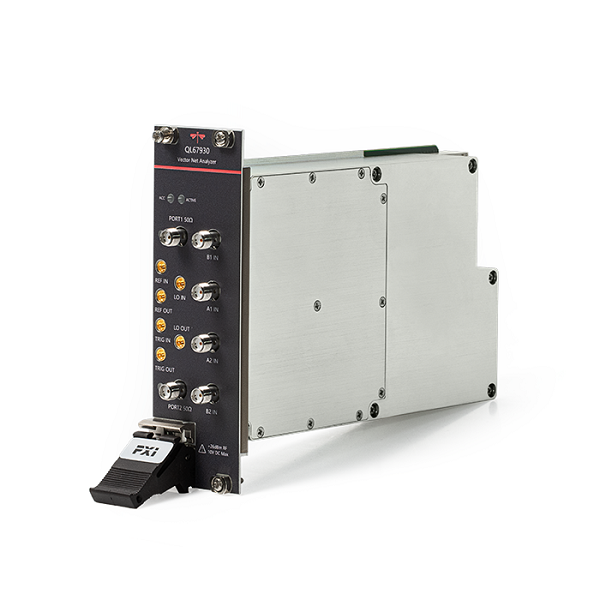

QL67930 矢量网络分析仪

QL67930是一款符合PXIe总线标准的3U 2槽模块化矢量网络分析仪产品，该产品体积小、重量轻，便于组建PXI/PXIe测试系统,具有很好的灵活性和可扩展性,无需机械开关即可组合扩展为真正的多端口矢量网络分析仪，最多可通过16个模块扩展为真正的全32端口矢量网络分析仪，其测试效率是传统的矢量网络分析仪加机械开关方式扩展端口数的数倍。

该系列化产品频率范围覆盖10MHz~9GHz/26.5GHz/43.5GHz，可提供频率响应、单端口、响应隔离、全双端口、电子校准等多种校准方式，具有对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，除可实现传统的S参数测试之外，还可实现差分S参数、时域、幅相一致性等测试，可广泛应用于半导体测试，移动通信产品测试，多端口网络参数测试和高速线缆测试等领域。

√频率范围宽：10MHz～9GHz/26.5GHz/43.5GHz

√体积小：3U 2槽/3槽PXIe模块

√可扩展性强：可依据需求扩展端口数，最多可提供32个测试端口

√支持并行测试：每个测试端口拥有独立参考接收机和测量接收机

√多通道测量、多窗口显示：支持32个通道，可同时显示4个窗口，每个窗口最多可同时显示8条测试轨迹

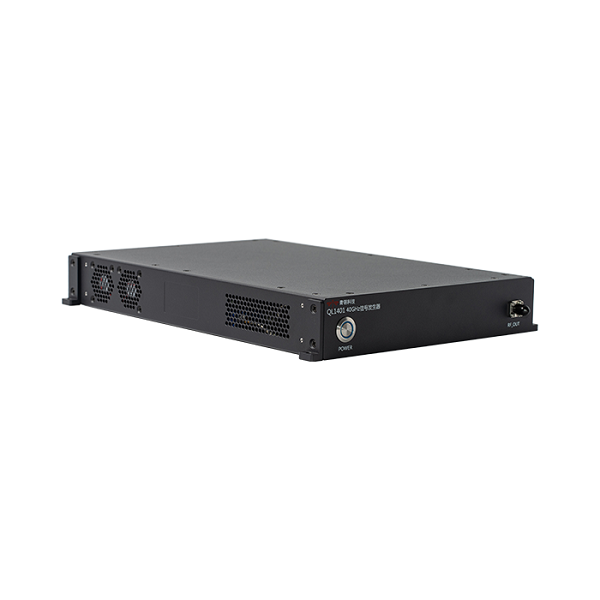

QL1401 40GHz信号发生器

QL1401是一款宽带信号发生器，采用以太网接口远程控制，支持频率扫描、幅度扫描、脉冲输出功能。设备支持内外参考自动切换功能、锁定指示功能、10M参考输出关断功能、100M参考输出关断功能，且具有模块温度显示、触发和数字IO接口功能等。设备输出可作为ADC的模拟信号、混频器的射频/本振信号、系统校准源信号等，还可直接作为台式设备用于科研教学。

√输出频率：100kHz~40GHz

√输出幅度：-90dBm～+10dBm

√设备接口：射频输出接口、10MHz/100MHz参考输入接口、

10MHz参考输出接口、100MHz参考输出接口、

RJ45远程控制接口、触发接口、数字IO辅助接口

在测试测量领域，派格测控始终秉持"为客户提供最适合的测试选择"这一理念，构建了完整的产品矩阵：

√专业测试机系列 - 为量产测试提供极致稳定性和吞吐量

√PXI模块化系统 - 为研发验证和灵活测试提供最优解决方案

无论您需要：

高并发的量产测试能力

灵活可调的研发验证平台

或是特定场景的定制化方案

派格测控都能提供专业支持！

南京派格测控科技有限公司是一家专注于半导体测试领域的高新技术企业,致力于为全球集成电路行业提供高效、精准的芯片测试技术解决方案。公司总部位于南京，在北京、上海、苏州、成都、西安等地均布设有分(子)公司。

作为半导体测试领域的领先者，派格测控的核心产品包括射频、混合信号及 RF SOC 测试机,覆盖从设计验证到量产测试的需求。我们的测试设备以高精度、高效率、高可靠性等优势广泛应用于消费电子、无线通信、工业控制、汽车电子等高技术领域。

公司先后荣获国家级专精特新“小巨人”、国家高新技术企业、江苏省专精特新产品认定企业、江苏省灵雀企业、江苏省“两新”产品企业、江苏省知识产权体系、江苏省科技型中小企业、江苏省民营科技企业;连续多年入选南京市瞪羚企业，南京市培育“独角兽”、江苏省联合创新中心、南京市创新产品、南京市企业技术中心、南京市工程研究中心;通过了 IS0质量管理体系，是中国半导体协会、中国集成电路检测与测试创新联盟单位、国际星闪无线短距通信联盟会员单位。
