3) 变压器电流
经过一系列计算(详细计算过程参见参考资料3)，可以得到：次级峰值电流(IL_pk)为11.13 A，次级谷底电流(IL_valley)为8.86 A，初级峰值电流(Ip_pk)为0.95 A，初级谷底电流(Ip_valley)为0.75 A，初级均方根电流(Ip,rms)为0.63 A。
4) MOSFET
由于NCP1252是双开关正激转换器，故作为开关的功率MOSFET的最大电压限制为输入电压。通常漏极至源极击穿电压(BVDSS)施加了等于15%的降额因数，如果我们选择500 V的功率MOSFET，降额后的最大电
压限制为输入电压。通常漏极至源极击穿电压(BVDSS)施加了等于15%的降额因数，如果我们选择500 V的功率MOSFET，降额后的最大电压应该是：500 V x 0.85 = 425 V。我们选择的功率MOSFET是采用TO220封装的FDP16N50，其BVDSS为500 V，导通阻抗(RDS(on))为0.434 Ω(@Tj=110℃)，总门电荷(QG)为45 nC，门极至漏极电荷(QGD)为14 nC。

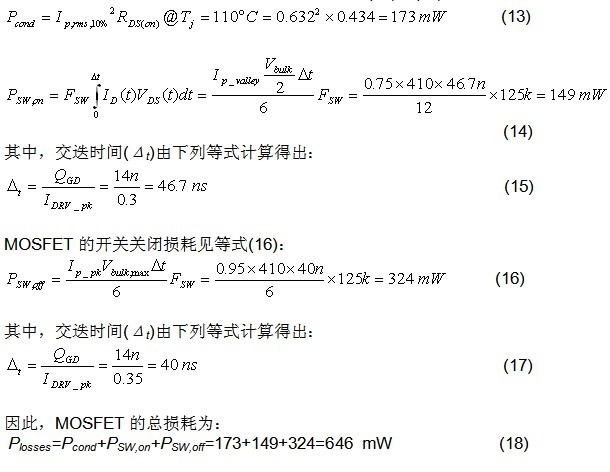

MOSFET的导电损耗、开关导通损耗计算见等式(13)到(14)：
5) 二极管
次极二极管D1和D2维持相同的峰值反相电压(PIV)，结合二极管降额因数(kD)为40%，可以计算出PIV，见等式(19)：
由于PIV<100 V，故能够选择30 A、60 V、TO-220封装的肖特基二极管MBRB30H60CT。
二极管导通时间期间的导电损耗为：
Pcond,forward=IoutVfDCmax=10x0.5x0.45=2.25 W (20)
关闭时间期间的导电损耗为：
Pcond,freewheel=IoutVf(1-DCmin)=10x0.5x(1-0.39) =3.05 W (21)
