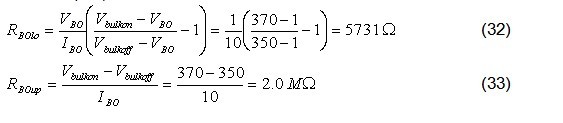

4) 输入欠压电阻

输入欠压(BO)引脚电压低于V_BO参考时连接I_BO电流源，从而产生BO磁滞。

NCP1252演示板图片及性能概览

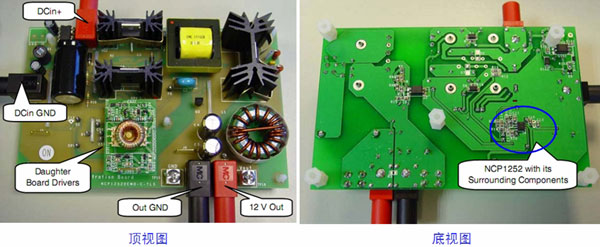

NCP1252演示板的详细电路图参见参考资料2,其顶视图和底视图则见图3。

图3：NCP1252演示板的顶视图及底视图。

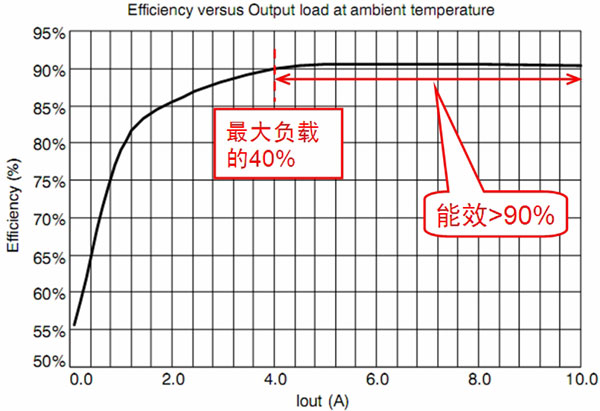

在室温及额定输入电压(390 Vdc)条件下，NCP1252演示板不同负载等级时的能效如图4所示。从此图可以看出，负载高于40%最大负载时，工作能效高于90%。这演示板还能藉在转换器次级端同步整流，进一步提升能效达几个百分点。

 图4：NCP1252演示板在室温及额定输入电压(390 Vdc)条件下的能效图。

如前所述，NCP1252提供软启动功能，其中一个目标应用就是替代UC38xx。NCP1252有一个专用引脚，支持调节软启动持续时间及控制启动期间的峰值。

另外，NCP1252的待机能耗性能也很突出。这器件能藉将输入欠压(BO)引脚接地来关闭，而关闭时V_CC输入端汲入的电流小于100 μA。

总结：

本文介绍了正激转换器磁芯复位技术的原理，比较了三次绕组、RCD钳位及双开关正激等常见的磁芯复位技术，分析了双开关正激转换器的优势，并结合安森美半导体基于双开关正激磁芯复位技术的NCP1252固定频率控制器，分享了这双开关正激转换器的应用设计过程。这器件集成了输入欠压检测、软启动及过载检测等众多特性。测试结果显示，NCP1252提供极高的工作能效和极低的待机能耗，适合UC38xx替代、ATX电源、适配器及其它任何要求低待机能耗的应用。
