安森美推出用于计算及消费应用的高能效同步整流驱动器
来源:华强电子网 作者:—— 时间:2010-05-06 09:40

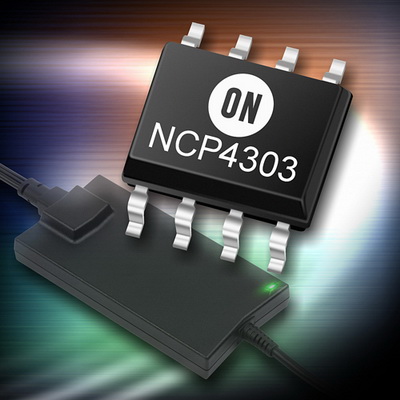

应用于绿色电子产品的首要高性能、高能效硅方案供应商安森美半导体扩充产品系列,配合下一代电源|稳压器系统设计。NCP4303A和NCP4303B 是全功能同步整流控制器及驱动器集成电路(IC) ,用于atx电源、平板电视、大功率交流-直流(AC-DC)适配器和游戏机等应用中的开关电源(SMPS)。它们的独特特性为开关电源次级端整流提供高效及灵活的方案。
安森美半导体AC-DC电源转换产品业务部经理Christophe Warin说:“在提升电源能效方面,工程师们面临着比以前更大的压力。NCP4303产品系列提供独特的特性,如我们的专利MOSFET寄生电感补偿技术。这特性为优化同步整流系统能效提供了一种新方法。”
这些新IC能支持500 kHz的最大工作频率,提供大电流门驱动器及高速逻辑电路,用于为同步整流MOSFET提供时序恰当的驱动信号。典型值40 ns的极短关闭延迟时间,结合驱动器大汲电流(sink current)能力和自动封装寄生电感补偿系统,使同步整流MOSFET导电时间延至最长,从而提升开关电源能效。
外部可调节的最小导通和关闭时间(取决于Vcc电平)帮助解决由印制电路板(pcb)布线及其它寄生元件导致的振铃问题,因而提供可靠及无噪声的工作。NCP4303还具有触发器输入,可用作接口连接电源的初级端,能用于恒流应用。
NCP4303提供两种不同的门驱动钳位电压,配合市场上不同同步MOSFET的特性。NCP4303A门驱动钳位电压为12 V,而NCP4303B的门驱动钳位电压为6 V。这些通用器件能用于不同电源拓扑结构,如反激、正激和半桥谐振双电感加单电容(LLC)。
封装和价格
NCP4303A和NCP4303B都采用无铅8引脚SOIC封装供货,每10,000片批量的单价均为0.43美元。
