Keenus Design公开高功率LED照明用液冷系统

Keenus Design公开高功率LED照明用液冷系统

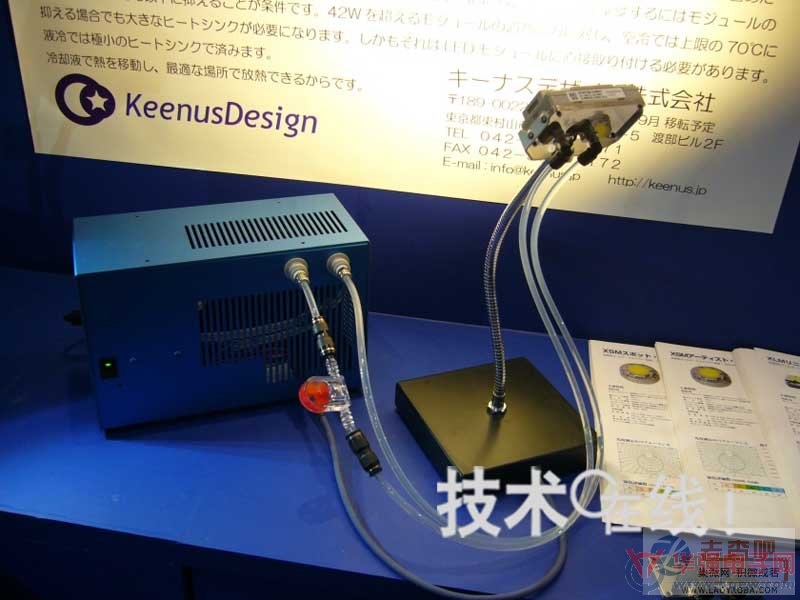

Xicato产42.3W白色LED模块的冷却系统

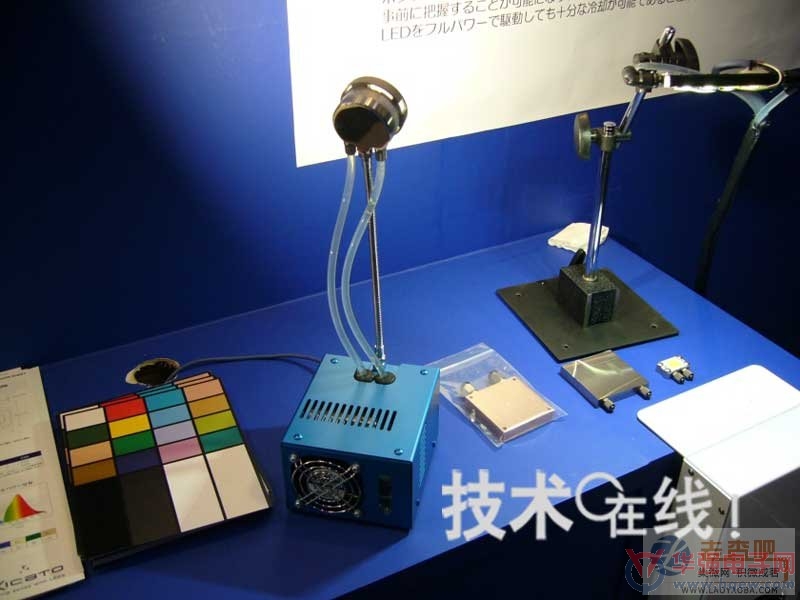

左侧是Xicato的36.3W产品的冷却系统，右侧是采用四个西铁城电子产13W白色LED模块的冷却系统

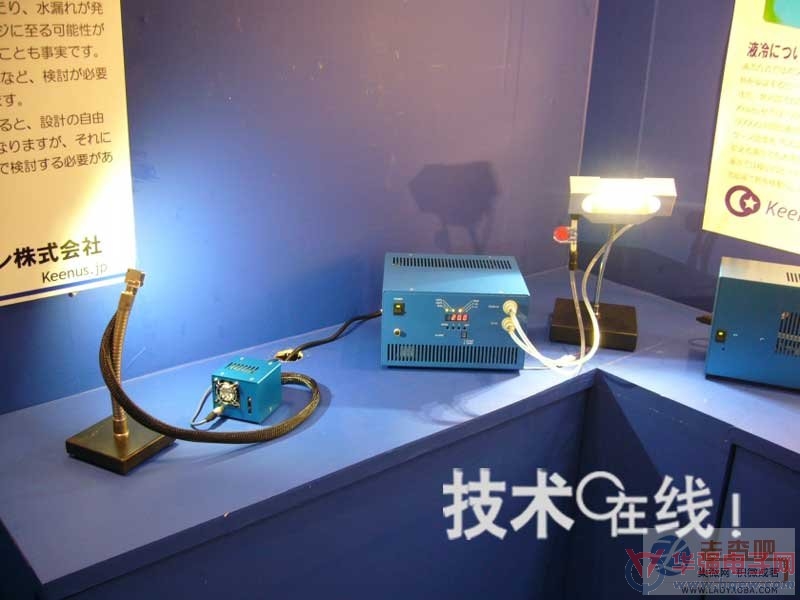

LED照明产品用液冷系统。左侧是采用西铁城电子产13W产白色LED的冷却系统，右侧是采用三个科锐产3.9W产品的冷却系统

　日本Keenus Design在东京有明国际会展中心举行的“TECHNO-FRONTIER 2011”（2011年7月20～22日）上，现场演示了用于LED照明器具的液冷系统。此次开发的液冷系统有五种，分别为美国Xicato的42.3W输入功率白色LED模块的冷却系统、Xicato的36.3W产品的冷却系统、连接一个或四个西铁城电子生产的13W输入功率白色LED模块的冷却系统、连接三个美国科锐生产的3.9W输入功率白色LED模块的冷却系统。

　上述液冷系统的特点是，与空冷式冷却系统相比，均可以使散热部件实现薄型化。Keenus Design的解说员表示，“通过采用液冷方式，可将散热部分设置在与LED照明产品的光照射部不同的其他部分。在散热位置受限处嵌入吸顶灯等LED照明产品时，液冷方式会发挥作用”。据Keenus Design介绍，已经接到了关于带液冷系统的LED照明产品的洽询。虽然尚未在普通照明中导入带液冷系统的LED照明产品，不过已经面向植物工厂导入了。冷却系统可根据用途和配备的白色LED定制设计。

　此次公开的液冷系统都是根据白色LED形状设计的。Xicato的42.3W（3000lm）白色LED模块的液冷系统，其散热片的厚度仅为5mm。散热片的材质为不锈钢。据介绍，即使全功率点亮该模块，散热片表面的温度也可保持在38℃左右。进行液冷时，液体会流过散热片内部。从散热片流出的液体通过树脂管被送至冷却装置中，利用充当冷却扇的该装置内的散热器进行冷却后，再次被送至散热片中。Xicato的36.3W产品（2000lm，演示中的输入功率为28～29W）的液冷系统，其散热片厚度为9mm。36.3W产品是直径为45mm的圆型，散热片形状也与此吻合。

　为一个西铁城电子制造的13W LED照明配备的液冷系统构造如下，在白色LED上粘贴与白色LED外形基本相同的25mm×20mm×厚8mm的不锈钢散热片，然后使液体流过散热片内部。据介绍，全功率点亮时，散热片表面的温度为40℃左右。采用四个西铁城电子产13W LED产品的冷却系统，在远程冷却装置中通过散热器和冷却扇对冷却液体降温。采用三个科锐产白色LED模块的液冷系统，在冷却装置内采用半导体方式制冷元件（Peltier Device）来冷却液体。
